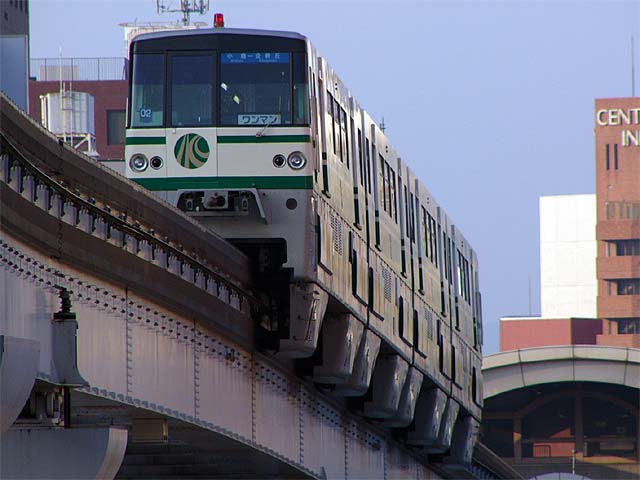

1000系(02編成)　普通　7レ 小倉線　小倉〜平和通　2006年8月16日撮影

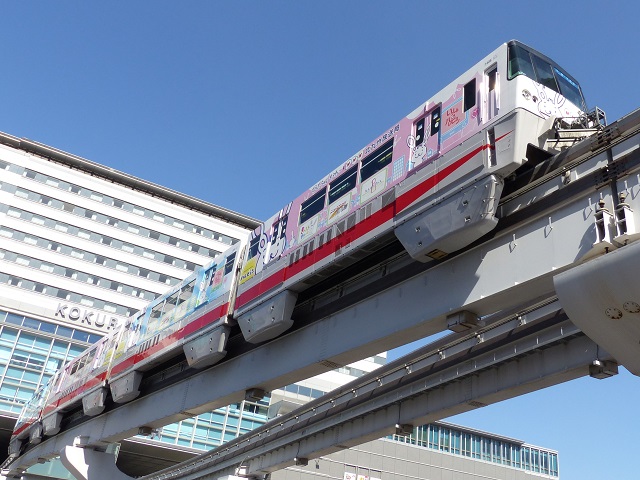

1000系(08編成)　普通 小倉線　小倉〜平和通　2015年2月20日撮影

1000形(01編成)　普通 小倉線　小倉〜平和通　2015年2月20日撮影 現在営業運転してません。

１．概要 　1985年(昭和60年)開業当初から導入された車両です。 　編成は下記のとおりです。 　←小倉　　　　　　　　　　　　　　　　　　企救丘→ 　1100(Mc1)−1200(M2)−1300(M3)−1400(Mc2) ２．車体構造 　車体には軽合金が採用されました。 　扉は片側に両開き式扉が2カ所となっています。 　正面の非常扉は向かって左側に設けられています。ヘッドライトは窓下両サイドに計2灯、テールライトは窓下両サイドに計2灯、行先表示器は運転席上部に設けられています。 　側窓は、上部1/3が内側に開く構造となっております。ただし、運転席後部の窓は固定窓となっています。 　外装塗装は、クリーム地に青帯が施されています。 ３．車内設備 　座席は、ロングシートとなっています。 ４．機器類 　制御装置は、電気子チョッパ制御が採用されました。 　主電動機は、75kWの直流直巻電動機が採用されました。 　駆動方式は、直角カルダン駆動方式となっています。 　制動装置は回生ブレーキ併用電気指令式空気ブレーキとなっています。 　台車は跨座式2軸ボギーボルスタレス台車となっています。 ５．主な履歴 　1981年(昭和56年)に01編成が製造され、車両基地〜志位間で試運転が行われました。 　1985年(昭和60年)1月に営業開始されました。 　1998年(平成10年)4月に小倉〜平和通延伸に伴い第10編成が増備されました。 　2007年(平成19年)4月にリニューアル工事が行われました。 　更新内容は下記のとおりです。 ・制御装置はITBT-VVVFインバータ制御に変更されました。 ・主電動機は、100kWの三相かご形誘導電動機に変更されました。 　2016年(平成28年)に01編成が営業終了した。
