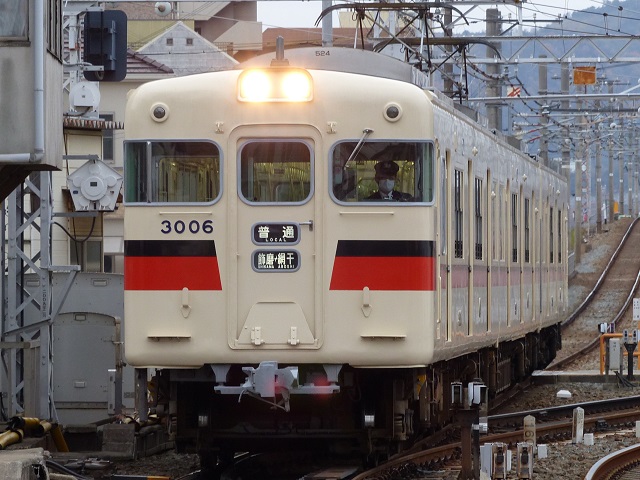

3000系(3006)　 本線　播磨　2015年12月6日撮影

3000系(3016編成)　普通 本線　播磨　2015年12月6日撮影

１．概要 　神戸高速鉄道乗り入れに備えて登場した車両です。 編成は下記のとおりです。 ←神戸三宮　　　　　　　　　　　　　山陽姫路→ 　クモハ3000(M'c)−モハ3000(M)−クハ3600(Tc) 　クモハ3000(M'c)−モハ3000(M)−サハ3500(T)−クハ3600(Tc) ２．車体構造 　車体は19m級のアルミ車体及び鋼製車体で、片側に両開き扉が3か所設けられています。 　先頭部中央に貫通扉が設けられ、貫通扉の上部にヘッドライトが設けられています。貫通扉窓下に行先表示器と種別表示器が設けられています。 　先頭部左右の窓は、パノラミックウィンドウが採用され、上部左右にテールライト兼標識灯が設けられています。 ３．車内設備 　座席は、ロングシートとなっています。 ４．機器類 　制御装置は、抵抗制御(KMC-201)となっています。 　主電動機は、125kWの直流直巻き電動機(MB-3020S)となっています。 　制動方式は、発電ブレーキ併用電磁直通空気ブレーキ(HSC-D)となっています。 　駆動方式はWN駆動方式となっています。 　台車は1次車が軸梁式金属バネ台車OK-25B(電動車)、OK-21D(制御車)が採用されましたが、後年にKW-1A(電動車)、KW-2A(制御車)取り替えられました ５．主な履歴 　1964年(昭和39年)に1次車がアルミ車として製造されました。 　1965年(昭和40年)にローレル賞を受賞しました。 　1967年(昭和42年)に2次車が鋼製車(一部アルミ車)として製造されました。 　1968年(昭和43年)に3次車が鋼製車として製造されました。 　1969年(昭和44年)に2000系の鋼製車から9両編入されサハ3550形になりました。 　1977年(昭和52年)に冷房改造が始まりました。 　1986年(昭和61年)に塗装変更が始まり、クリームとブルーから白地に赤と黒の帯に変更されました。 　1994年(平成6年)に網干線用のワンマン対応工事が行われました。 　1998年(平成6年)に2300系の鋼製車から6両編入されサハ3560形になりました。 　2003年(平成15年)にサハ3550形が全廃されました。 　2004年(平成16年)にサハ3560形が全廃されました。 　2005年(平成17年)にリフレッシュ工事が行われました。主に車端部側窓の大型1枚ガラス化、乗降口間側面窓の一体ユニットサッシ化、車椅子スペース新設、転落防止幌新設が行われました。
