2018/5/14(MON) | 【後方排気」SI:シフトインジケーターをアーキテクト設計 |
---|---|
どのマイコン使うかってところですが

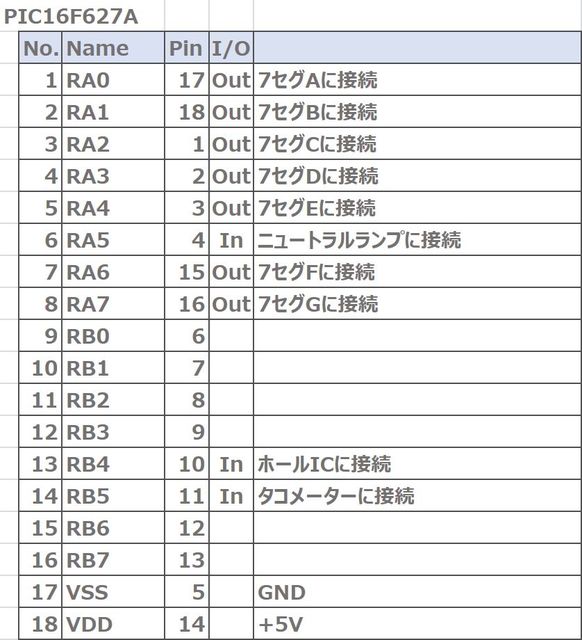

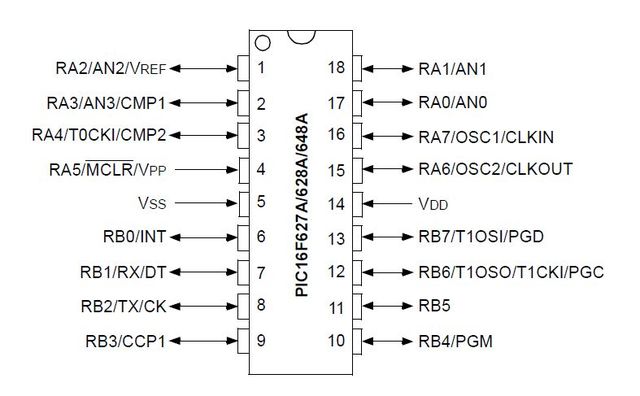

まぁNチビで使ったことがあるのから選択すると やっぱりPIC16F627Aですかね。 機能的にも十分ですしね PINの割り振りを考えてみる PortAは7セグの出力に使います RA5は入力専用ポートなんで ニュートラルランプの入力に使いますかね? PortBの4〜7Pinは入力割り込みに使えるので RB4は車速を取得するためのホールICを接続 RB5はタコメータからエンジン回転数を取得 って感じですかね? で ソフトウェア設計というか プログラムの方も考えてはいるんですが・・・ (エンジン回転数) ÷ (速度) の特性を利用するわけなんですが 割り算は面倒なんで 掛け算で済むようにしようと思っていますが あまり桁数が多いと 8ビット超えちゃうと計算が面倒だなぁ〜 レジスタが8ビットなんで。 いや多倍長でshortサイズ つまり16ビットで扱ってもいいんだけど でも、 またアセンブラでプログラム書くつもりだから 面倒だなぁ〜と悩み中。 まずはcharサイズつまり8ビットで 計算が収まる方向で プログラムを考えてみますかね? |
