引き続きソフトウェア設計。
まずはザックリとソフトウェアの構成について
１）メイン処理
　初期化をして、メインループで表示処理を定期的に呼ぶ

２）割り込み処理
　タイマー割り込みと入力割り込みを振り分けを行う

３）表示処理
　７セグに指定されたパターンを出力する

４）タイマー割り込み処理
　エンジン回転数と車速から表示するパターンを決定する
　エンジン回転数と車速のカウンタをリセットする

５）ホールＩＣ入力処理
　車速のカウンタをカウントアップする

６）エンジン回転数パルス入力処理
　エンジンパルスのカウンタをカウントアップする。
　
こんな割り振りで大丈夫かな？
まぁ細かい演算とかもルーチンとして分けると思うけど
で、
タイマーの設計
1325ms毎に表示をさせようかと
理由は以下の通り
　・1325msにタイヤが１周すると5km/h
　・計算がcharサイズ（1バイト）で収まる
　　※MAX190km/hくらいとした場合
PIC16F627Aには16ビットタイマーとし
TMR1が使えるので、次のように仮決め
マイコンのクロック数：4MHz
そうするとタイマーの1カウントは1μsとなる
(1 ÷ 4 MHz) * 4サイクル
だったかな？
で、プリスケーラーの設定で1,2,4,8倍が選択できるので
8倍としてタイマーの初期値を32411(H'7E9B')とすると
265ms毎にタイマー割り込みが発生する
　265 ms × 5 = 1325 ms
なので、5回割り込みが発生で処理すればいいようになっています

次に出力のデータ
7セグはこんな感じなので

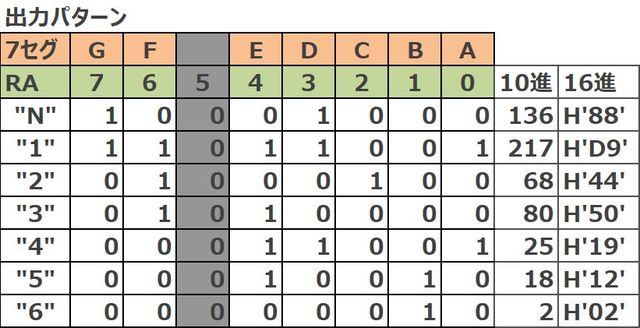

出力するパターンをデータ化すると以下の通り
あ、ビットが落ちているところが光ります

RA5は入力専用ポートなので使わないので
それを除いたデータのパターンとなっています。

また測定不能の時は
クルクルを表示させるつもりなので

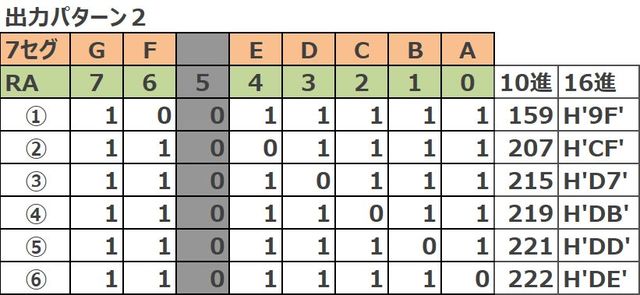

クルクルパターンのデータも

大体こんなんでプログラムが掛けるかな？
プログラム書くときにいろいろ壁にぶつかりそうだけど・・・
あと、今回は段階的に実装していった方がよさそうだなぁ〜
まずは、７セグの表示から？
