2018/5/17(THU) | 【後方排気】SI:シフトインジケーターをプログラム実装A |
---|---|
はい、引き続きプログラミング。

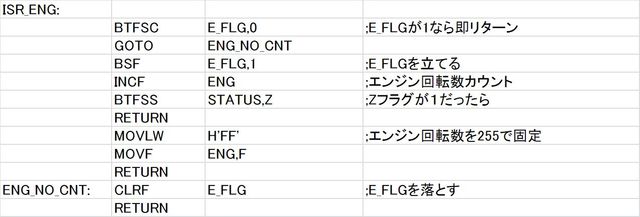

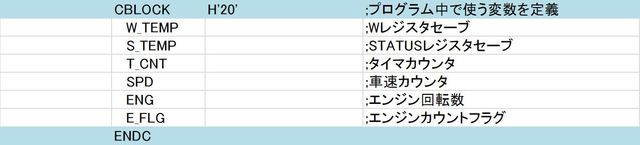

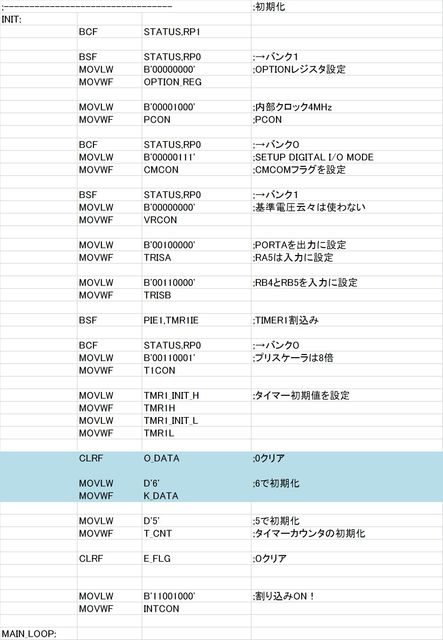

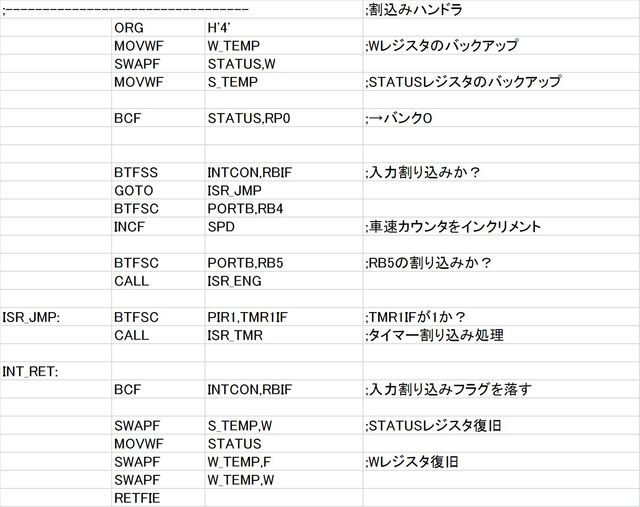

仕事中にやっているのは内緒の方向でwww まずは「2)割り込み処理」 入力割り込みか?タイマー割り込みか?を判断して それぞれの処理をコールします。 ソフトウェア設計で「5)ホールIC入力処理」としておりましたが 単にカウントアップするだけなので、この中でやってます。 分けるのをやめました。 SPDをカウントアップしているところです。 エンジン回転数は、いろいろ処理が必要なので サブルーチンとして外に出しました。 あと「4)タイマー割り込み処理 」も外だしです。 あ、いろいろと変数の宣言が必要です。 5)ホールIC入力処理 エンジンの回転数をカウントする処理です。 パルスは2倍入ってくると思うので 2回に1回カウントするようにします。 E_FLGで判断しています。 あと255つまり1バイトを超えたら MAX値の255とするようにしています。 1)メイン処理 の初期化部分について 各レジスタの初期設定をしています。 PORTAとPORTBの設定 タイマーの設定 あと各変数を初期化します。 で最後の割り込みをオンにしてメインループへ。 で、あと「4)タイマー割り込み処理 」だけなんですが・・・ だけなんですが・・・ やっぱりいろいろ検討してみると 割り算を使わないとダメっぽい。 アセンブラで割り算って面倒なんだよねぇ〜 もうちょいここは悩んでみます。 |
