2018/5/22(TUE) | 【後方排気】SI:シフトインジケーターをソフトウェアテストB |
---|---|
はい。引き続きテストをやっていきます。

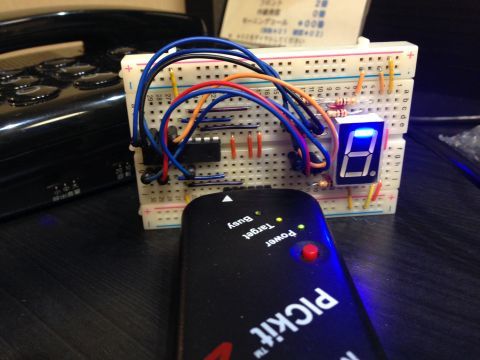

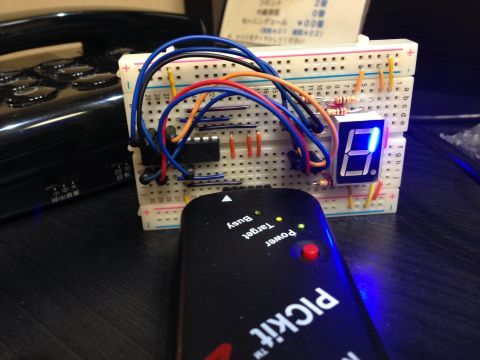

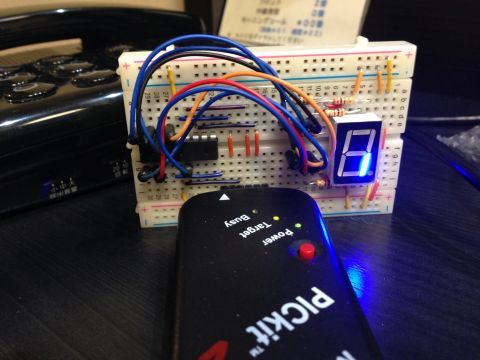

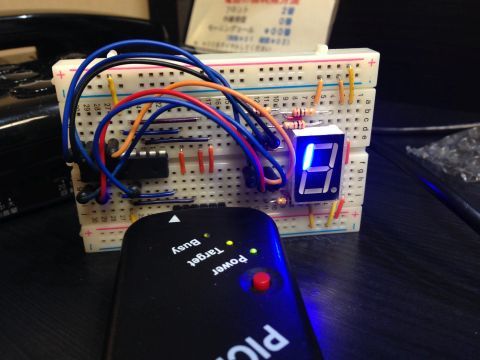

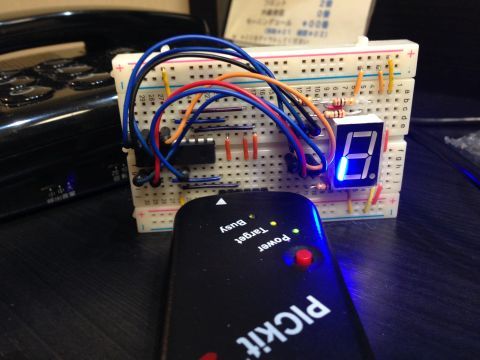

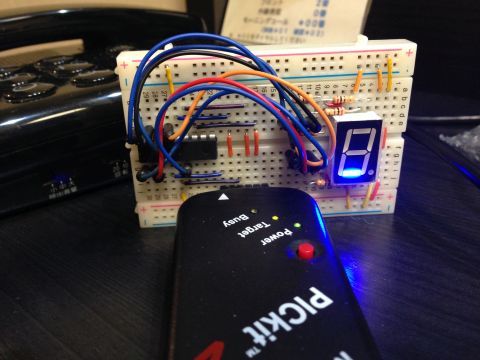

テストというかデバッグですが・・・ クルクルする動作の確認です。 テストロジックをメインループに書きます。 BSF O_DATA,7 ; 異常フラグを立てる CALL LED_OUT ;出力 異常フラグを立てて 出力をします。 これでクルクルするはずなんですが・・・ タイマーでのK_DATAのカウントの仕方に問題あり 動きませんでした・・・ それにたどり着くのに、いろいろと試行錯誤・・・ DECFSZ K_DATA,W ;K_DATAをカウントダウン GOTO K_DOWN MOVLW D'6' ;0になったら6に初期化 K_DOWN: MOVWF K_DATA タイマー割り込みの処理が間違ってました。 クルクルの動きは下記の感じです これの繰り返しです。 1コマ265ms毎なので、ちょっとゆっくりな感じがしますが・・・ 100msくらいの方が気持ちよく回るかも? そこは見直すかもしれません。 とりあえず、やっとここまで動いた。 で このあと、割り算のテストしたら まともに動かなかった・・・orz しばらくハマりそう・・・トホホ |
