2018/6/8(FRI) | 【後方排気】SI:7セグ交換 |
---|---|
シフトインジケータ関連は頭にSIと付けることにしました。

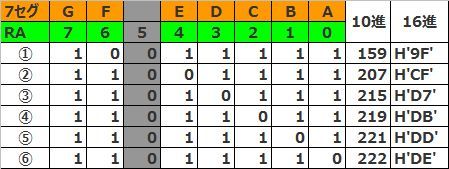

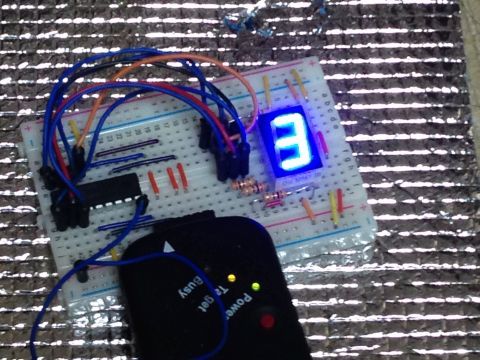

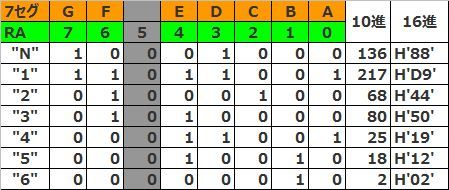

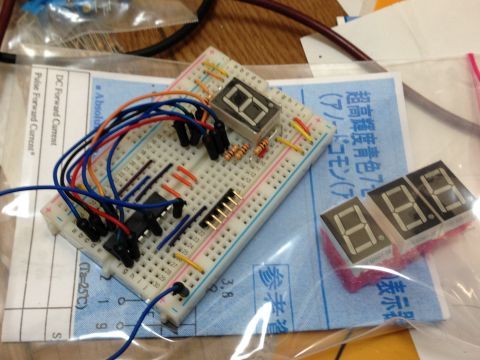

Shift Indicatorの頭文字。 ちょっと減速気味ですがジミーに続けてます フォトカプラを買ったついで 7セグのアノードコモンも購入してたので 現状のカソードコモンのものと交換。 配線がプラスとマイナスが逆になります。 プログラムの出力も逆になります。 0で点灯、1で消灯ね パターンデータを戻します あ、オープンドレインのRA4が使えるようになったので PORTAだけで7セグが光らせるようになりました。 まぁちょい変更なんで すぐに終わりました。 あと、先日の測定結果で ニュートラルの入力も逆にしました。 ニュートラルの時は入力は0でそれ以外が1なので 想定と逆だったので・・・ 前は BTFSC PORTA,5 ;ニュートラルか? でしたが、 PORTAの5pin(RA5)を入力で使うつもりでいました やっぱりPORTBに変更で仮に3pin(RB3)にして 命令を BTFSC から BTFSS にして反転しました BTFSS PORTB,3 ;ニュートラルか? こんな感じ。 BTFSCは指定ビットが 0 なら次の命令をスキップ BTFSSは指定ビットが 1 なら次の命令をスキップ となってます。d( ̄O ̄ ) とピンポイントに報告してもなんのこっちゃですよね。 プログラムは整理できたところでまたアップします。m(_ _)m あと やっぱり少数演算した方が精度が上がるような気がして 検討しています・・・頭から湯気が出そうです・・・ あと 配線ドットコムにカプラを注文しました。 減速していますがジミーに進めていきます。 |
