2018/7/20(FRI) | 【後方排気】SI:デジタルタコメーターのテスト回路 |
---|---|
今日は、会社サボり。

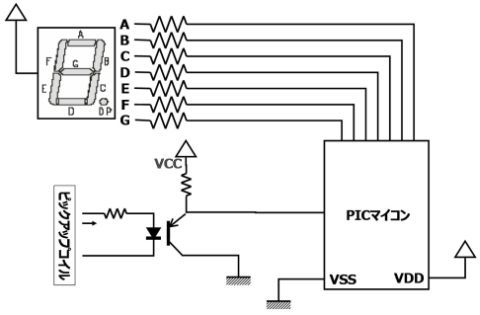

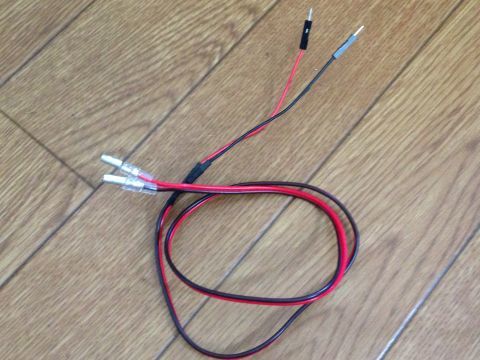

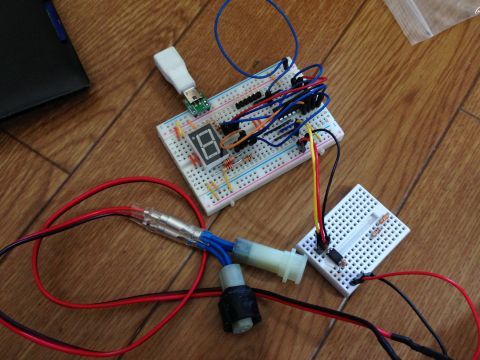

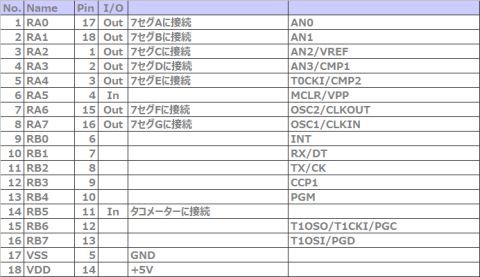

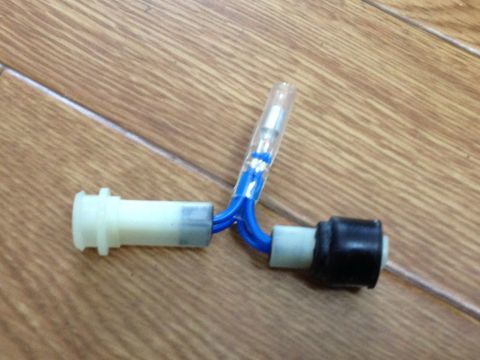

午前中に用事を済ませた でも、暑くてやる気が出ません。 とりあえず、涼しい部屋の中でできることをやりますか? なかなか進まないシフトインジケーターですが ちょっと遠回りしてタコメーターを作って フォトカプラの使い方を覚えようかと。 で、プログラムまで出来たので 次は、回路である。 まずはピックアップコイルの信号をもらうための分岐 なぜに高い防水コネクタ?これだけで700円超えてます。。。orz 続いて、これとつないでブレッドボードに刺せるように ピンヘッダに変換するケーブルを作ります。 で、すでにある7セグのブレッドボードと フォトカプラのブレッドボードをつなぎます いつもながら自分で回路忘れたりするので メモとして残しておこう マイコンはPIC16F627Aね PINの割り振りは以下の通り で、あとは実車にて確認ですが・・・ この暑いのにやれと???(!¬¬) あ、そうそう 後方排気のピックアップコイルの線 白/黒と白/緑の2本なんですが・・・ どっちがプラスで、どっちがマイナス?(^^;;; 普通に考えると黒がマイナスっぽいけど? ネットで調べたら TZR250は白/黒がプラスで白/緑がマイナスというを発見。 サービスマニュアルで抵抗値チェックは テスターの赤を白/緑につなげと・・・ まぁ抵抗値の測定だし、 サービスマニュアルってアテにならないし・・・ 前にオシロで見た時はどうしたんだっけかな? 忘れた・・・ そこからか? でも、外は暑くてやる気がおきません。。。。。。つづく |
