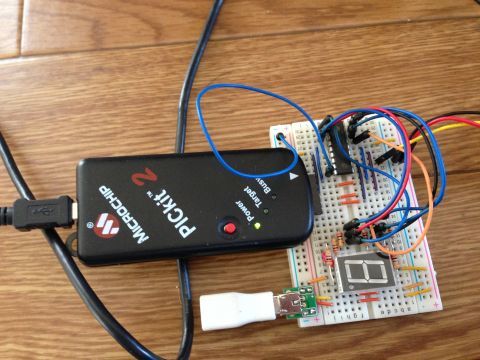

プログラムを焼きます

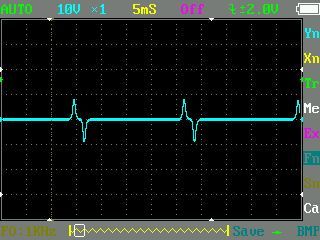

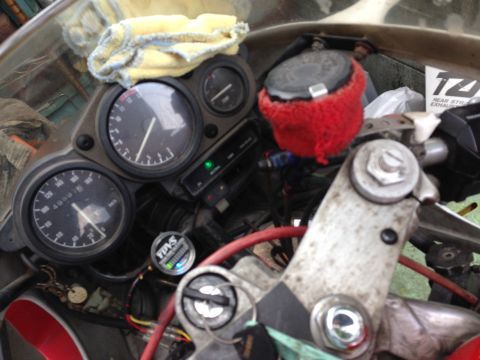

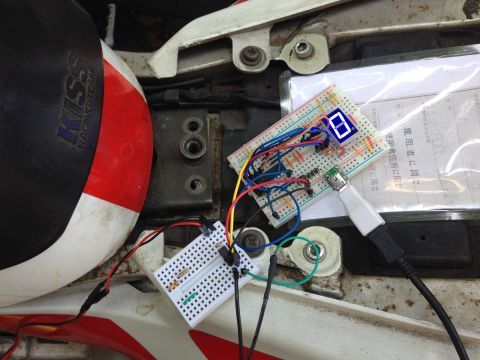

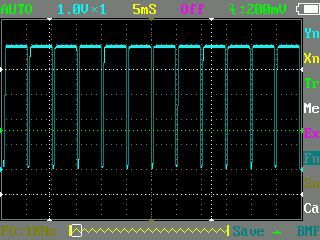

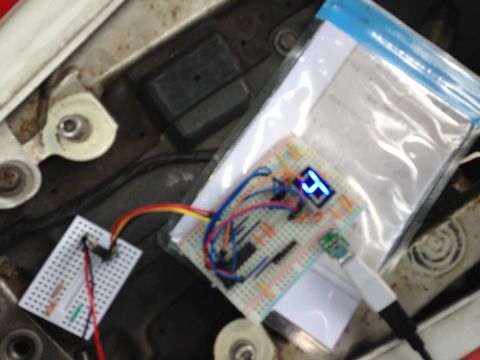

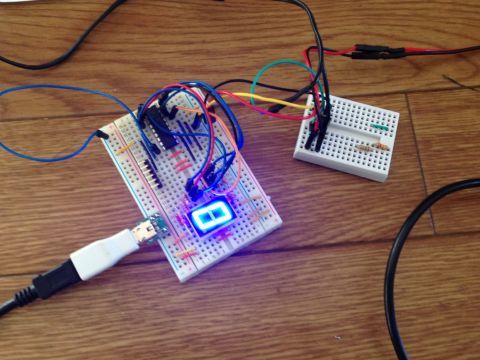

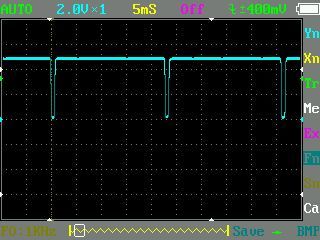

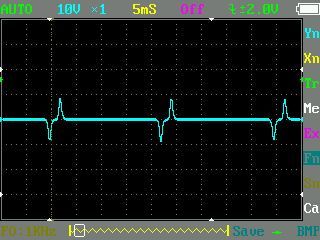

まずはつなげなくても動くか確認 大丈夫そうですね。 「0」と表示されてます。 んじゃ、実車に取り付けてみましょう! の前に ピックアップコイルの極性の確認 白/黒と白/緑の2本が出てるんだけど どっちがどっちか?という話。 ピックアップコイルの波形をみてみる 白/黒をマイナス、白/緑をプラスにつないだ波形 次、 白/黒をプラス、白/緑をマイナスにつないだ波形 どっちもプラスとマイナス側に振れているんだけど 後者がプラス→マイナス ってことで後者が正しそうですね。 白/黒をプラス、白/緑をマイナスってことです(多分) でも どっちでも動作しそうだけどね ということで実車につなぎました。 回路の電源はとりあえず、USB電源で。 で、エンジンを掛けると・・・ 0表示のまま・・・ オシロでみてみるとちゃんと入力されているんだけど で、 プログラムをデバッグ。。。orz どうも入力割り込みが動いてなさそう 試行錯誤でやっと動くようになった 割り込みで入力割り込みのフラグを落すのを忘れてた。 で、 直ったので、 エンジンを掛けてみると・・・ また0表示 アクセルをあおると表示が変わりましたっ! でもメーター読みは6000rpmくらいあるんだけど??? 波形をみても12000rpmあるので 6000rpmなんだけど・・・ カウント漏れしているのかな??? まぁエンジンの回転数によって表示は変わるので そこはまちがってなさそうです。 ま、とりあえずは、 フォトカプラの使い方がわかったのでOKかな? |
