2018/10/06(SAT) | スロポジモニター(その3) |
---|---|

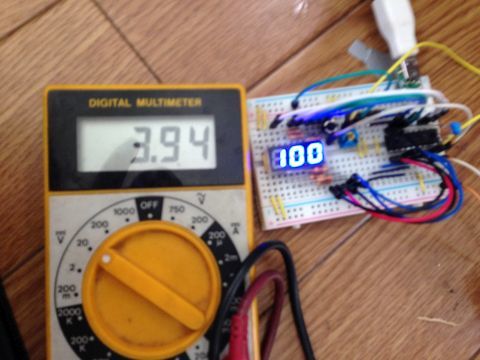

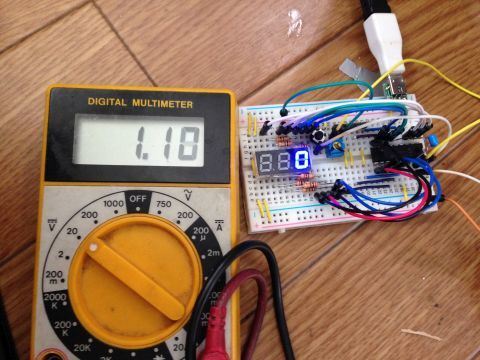

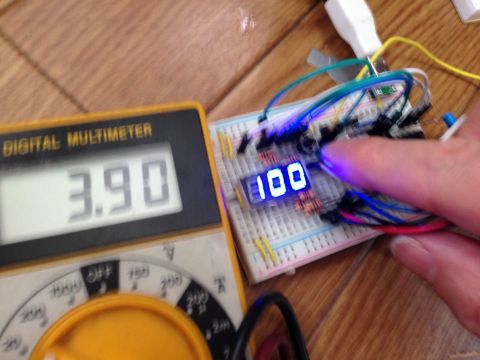

過去にスロポジの電圧を測定した結果をみると 黄色が信号らしい 黒ー黄 全閉:0.89V 全開:3.92V だったらしい。 まぁ大体予想通りでしたね。 で バー表示ではなく、パーセント表示がいいらしい ということで、PICマイコン使って実装です。 主な仕様 ・電源ONの値を全閉つまり最小値として扱う ・全開位置つまり最大値は、EEPROMに記憶しておく ・リセットボタンを押した時にその時の値を最大値としてEEPROMに保存する ・アクセルの開度をパーセント表示する 0〜100% ・5%毎表示とする <マイコンのビット数の関係上・・・m(_ _)m という感じです。 なので、 起動時に取得した値を最小値 またEEPROMに保存してある値を最大値として取得する で (最大値ー最小値)/20=A を求めて(仮に値Aとします) その値Aで、スロポジの入力値を割ります 入力値/A=B 仮に値Bとします。 で、 この値Bを5倍して7セグ3桁へ表示する。 つまり20で割って5倍なので、 5%毎だけど 20 × 5 = 100% 表示なんです あと ボタンを押された時は、 そこを最大値として EEPROMに保存します。 次の電源オン時もその値を使います。 これをプログラミングしてマイコンに焼きます。 プログラムは省略www 回路図とか面倒なので省略www で、動かしてみる 電源オン時は全閉状態にします 約1Vのところね 仮に約4Vのところを100%とします ちょっとブレちゃったけど リセットボタンがここに隠れてます で 全閉から全開の間を5%で開度を表示してくれます しまった! 動画がじゃないとこの感動が伝わらない・・・ Youtubeはやってないしなぁ〜m(_ _)m もっと苦戦するかと思ったけど なんとか出来ました。 マイコンにプログラムを焼くのが不安定で失敗したりする・・・ それだけが気がかり・・・ バスコン入れれば安定するようなネタもあったんだけど 変わらず とりあえず、回路とプログラムは出来ました あとは、これをどれだけコンパクト出来るか? 出来るかな? 相変わらず、ユニバーサル基盤ですけどね・・・orz 実は電源回路も必要で 3端子レギュレーターとコンデンサ2つと電解コンデンサが2つ う〜む。電源回路は外付けの方がいいかな? |
