2018/11/11(SUN) | RCバルブインジケータを作ろう!(その8) |
---|---|
YPVSインジケーターの延長のRCバルブインジケーター。

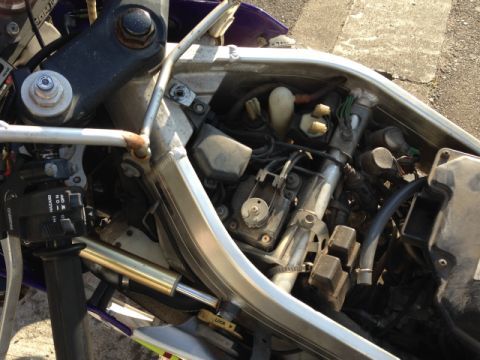

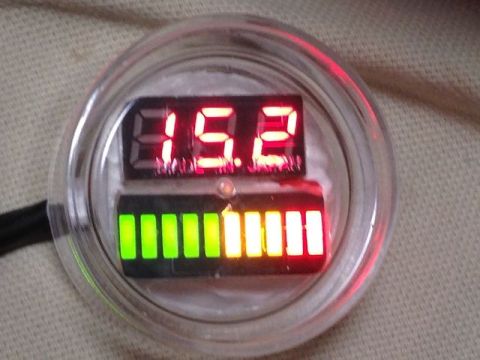

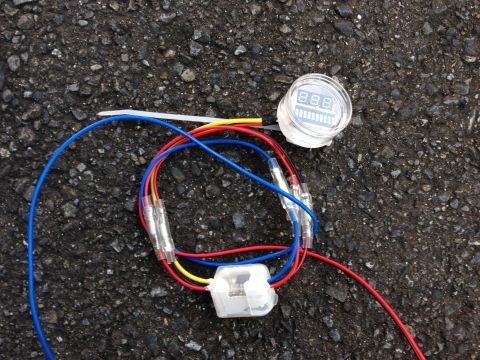

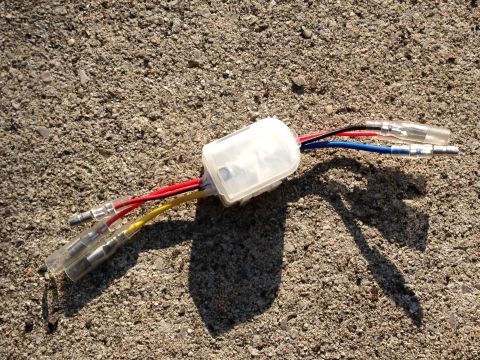

新回路が出来てたけど、実車での動作確認が未だったので かのんさんにお願いして、確認してきた。 前日に後方排気で回路を試してみたところ 入力電圧の反転は成功してたんだけど インジケーターの調整範囲外になっていたので ちょっと不安いっぱいで風の谷のかのん邸へ さっそくNSRをバラしてもらう。 えっとPGM-IVだからMC28が検体です。 ステムの近くにモーターも配線も集中しています で、つなぐのがこれ これの青線をモーターから出ている若葉につなぎます。 インジケーターは、電圧計付きのこれをつなぎます YPVSと共通部品です。 あとは車体にとりつけ。 赤と黒は、とりあえず、バッテリに直接。 で・・・ ここからが写真なくてスミマセンm(_ _)m でも、一発OKでした。 当然、インジケーター側の上下限の調整が必要でしたが。 ちょっとだけ面倒だったのは上限値の調整。 電源ON時は、全閉なので、下限値の調整は簡単。 エンジン掛けてアイドリングすると真ん中。 で、アクセルあおると全開になって全閉へ。 ただし、エンジン掛けた一回だけ。 2回目からは、アクセルあおると直接全閉へ・・・ そういう動きになっているっぽい。 なので、上限値の調整はそのタイミングで実施。 これがちょっと面倒でした。 でもでも思ったより、すぐに動いてビックリ。 あとは、耐久性はどうかな? って、ところですかね? あまりにもすんなり動きすぎたので 逆に不安がいっぱいな今日この頃www |
