2018/11/18(SUN) | スロポジモニター(その6) |
---|---|
はい。スロットルポジションモニターです。

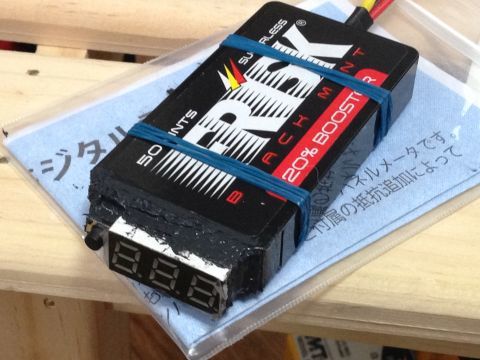

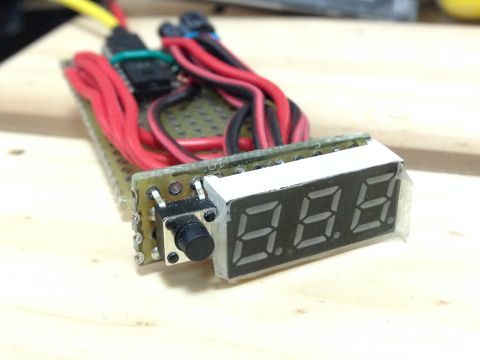

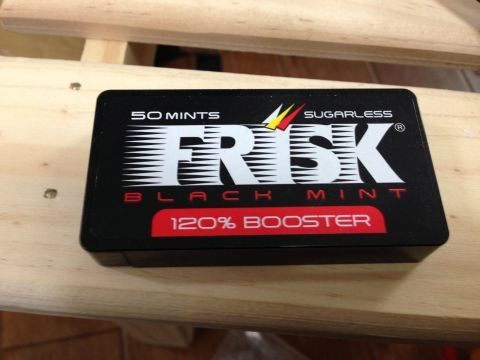

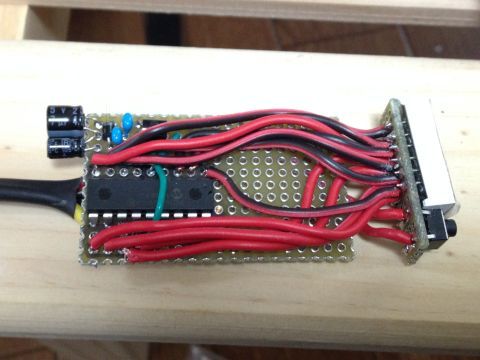

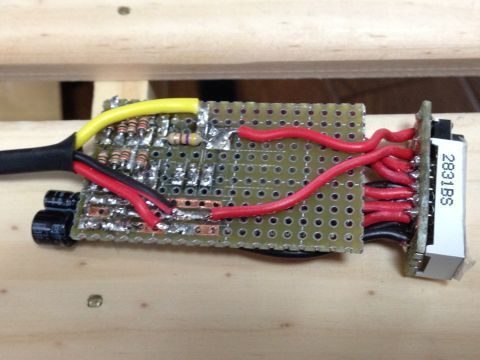

アクセルの開度をパーセント表示するって奴です。 とりあえず、実装してみました。 7セグのLEDをつなぐのに大変なことになっていますwww 左上のコンデンサは12V→5Vの電源回路です。 3端子レギュレータを使ってます。 が・・・ コンデンサの容量をどう設定していいのかよくわかんない・・・(^^; 裏はLED出力用の抵抗が貼ってあります ちなみに右半分は不要な基盤です。 なんとなく残ってますw 7セグLEDとスイッチは別体で。 というので 配線が泣きそうでしたが テスタでショートしないように チェックしつつ取り付け完了したので 実車にて確認です。 おおっ!いっぱつで動きましたっ! ってか・・・赤色LED・・・orz 青色のつもりで実装してたんですが あれ?いつ赤になったのかな? まぁ見やすいからいいか? あ、ちゃんと全開にもできるし 全開調整用のスイッチもOKでした。 片手だと写真撮れなくて・・・ で、筐体はこれっ! 120% BOOSTERになってからサイズが大きくなったので 電子工作しやすくなりました・・・ 約200円ですがwww 今回は、回路は半分くらいで収まってます。 途中写真はありませんが いつものごとくバスコークwww 7セグLEDとスイッチは ちょっと出っ張る感じで 1mmほど高さが足りないので あと、ジャンパーが激しいので 若干、厚さが出ちゃって バスコースが固まるまで 輪ゴムで抑えます。 固まっても、蓋が開いちゃうようなら 輪ゴムのまんまでもいいかな?www 回路はもうチョイ小さいので サイズは半分くらいにできるかもしれないけど まぁお試し版なので。 |
