2019/01/26(SAT) | 【Nチビ】すいおん!@ |
---|---|
去年、Nチビの水温計を壊しちゃったので

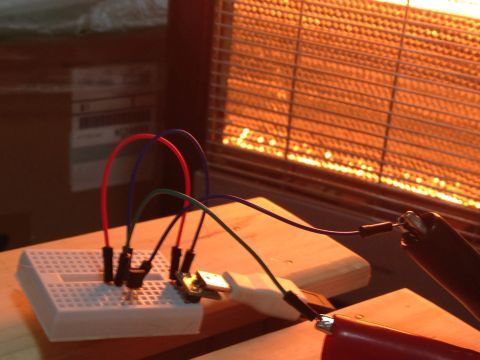

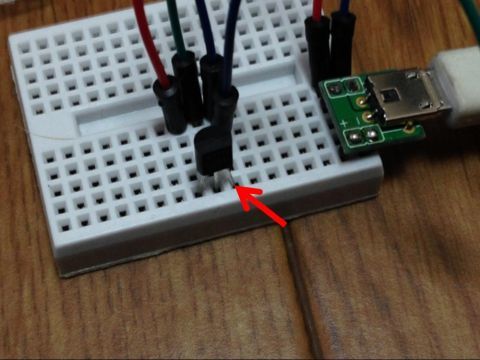

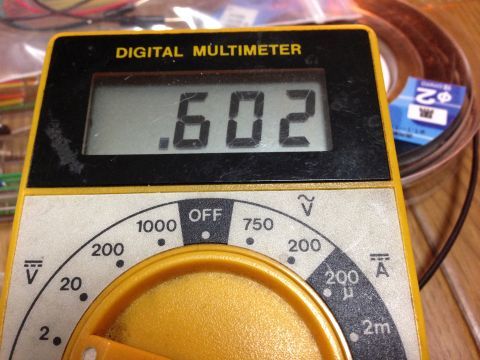

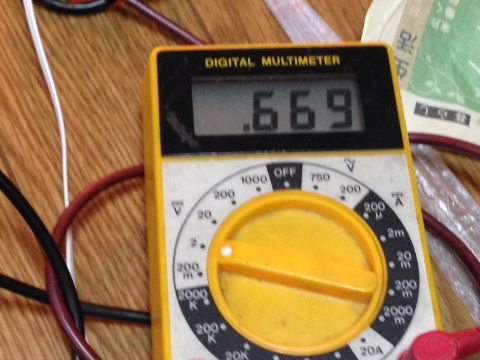

自作しようと思ったんだけど YPVSインジケータを作ってたりで なかなか進んでなかった。 正月休みもやろうかと思ったんだけど いろいろサボってて・・・ ということでやっと重い腰をあげた感じです。 まずは、温度センサーの動きを ブレッドボードで見てみましょう。 LM60ってやつなのかな? スペックはこんな感じ。 ■出力形式:アナログ ■動作電圧:DC2.7V〜10V ■測定範囲:-25〜+125℃ 1℃当たり6.25mV ■誤差:±2℃(@25℃) で、気づいたけど 誤差±2℃ってつまるところ4℃の幅があると・・・ 誤差デカくないか? ということで、室温を測ってみると 602mVの出力がありました。 ということは・・・ ( 602 - 424 ) ÷ 6.25 ≒ 28.5 ℃ ん?室温、そんなに高くないと思うけど・・・ 大丈夫かな? 電気ストーブの前に置いてみるwww 数値が上がりました ( 669 - 424 ) ÷ 6.25 ≒ 39.2 ℃ らしい。 まぁ補正が必要ならプログラムで合わせちゃいましょう! でね。 プログラムの方なんだけど 10ビットのAD変換を使うんだけど センサーの出力が低すぎで、 小数点以下を出せなさそう・・・ う〜む。3桁の7セグを使おうと思ったんだけど 小数点以下はなくてもいいか? まずはアルゴリズムを考えてみる。 あ、回路はスロットルポジションモニターと ほぼ同じでいけそう。一部変えるけど。 |
