2019/03/09(SAT) スロポジ2@
木曜日の夜にポチると

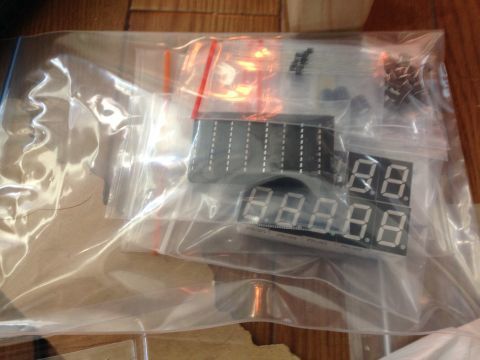

土曜日の朝に部品が届く
フォト

久々に大きい7セグ使うwww
大きい7セグの3桁がなかったので
1桁を3つ並べようかと・・・

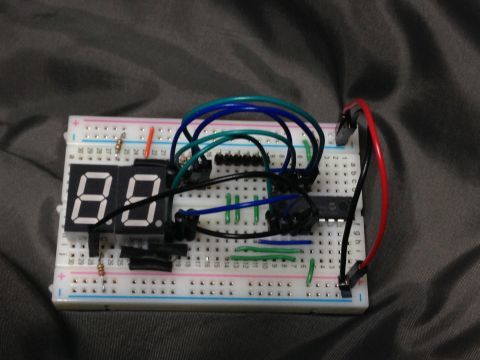

で、ブレッドボードに回路を組みました。
フォト

100の位は100の時だけに
「1」で使うように配線。
PICマイコンの1ピンのオンオフで標示できるようにする
1の位は、今回は10%単位の表示するつもりなので
常に「0」と標示するので、
ブレッドボードが小さいので省略w
ということで
2桁だけど
0から10までを標示できればOK
ということで
練習で数字を表示してみる

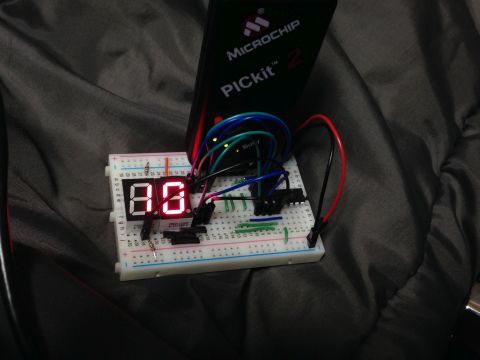

「10」も表示できた
フォト

あとは、これにアナログ入力と
スイッチ入力を2つ
で回路は出来上がり。
今日はここまで。
