2019/03/11(MON) | スロポジ2A |
---|---|
昨日、途中まで書いてたんだけど

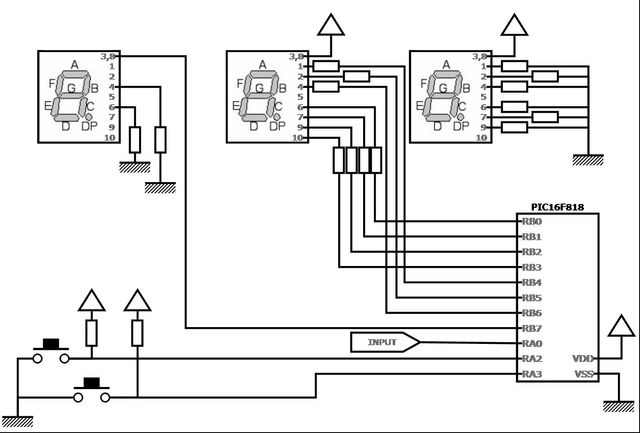

眠くて寝ちゃったので・・・ 回路図 今回はPIC16F818を使います PIC16F819の廉価版で プログラム領域やEEPROMのサイズが小さいです。 その代わり、ちょっと安い。 7セグは3つで 一番左は、「1」しか表示しないので 線は少なめ 一番右は常に「0」しか表示しないので マイコンにはつながってませんwww あとスイッチが2つは 0リセットと100リセット用 あとはスロットルポジションセンサーからの アナログ値の入力のみ。 あとシミュレーター上はプログラムは動きました 相変わらずアセンブラw あとは、ブレッドボードで残りの回路を組んで 実機にて動作確認ですかね? |
