2019/03/23(SAT) | スロポジ2C |
---|---|
さて、プログラムも出来たので回路に落そうと試行錯誤中

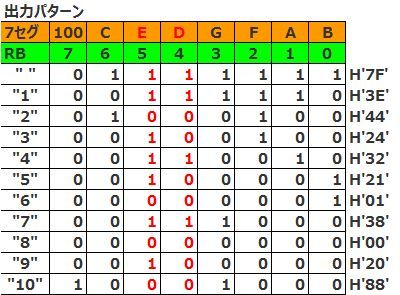

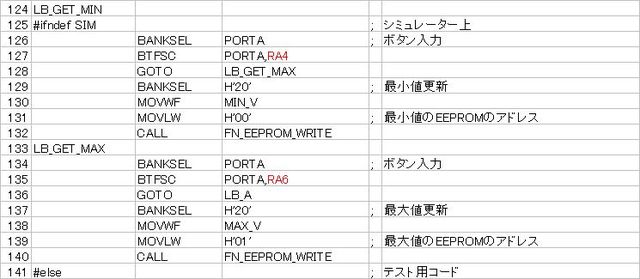

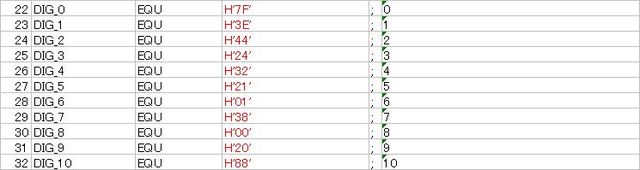

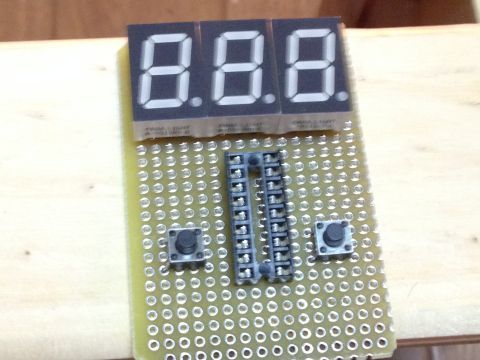

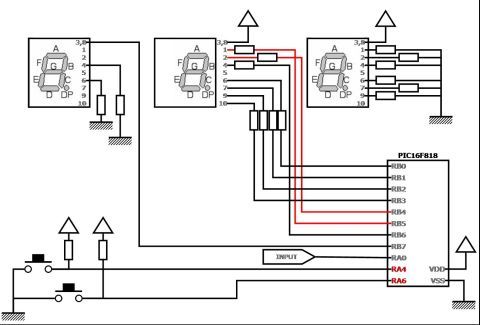

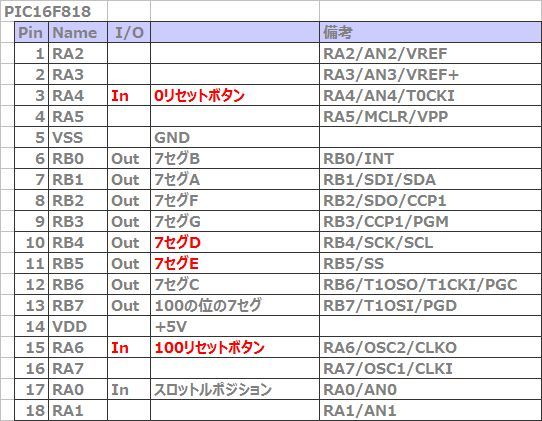

相変わらずユニバーサル基盤www 今回はめずらしくソケットを使います。 プログラムを書き換えるかもしれないので。 で、 いろいろ考えていると 配線の関係上、回路を一部修正。 赤い線のところを入れ替えと 入力ポートの変更。 そうするとピンアサインは以下のようになる 出力パターンも変更されます それを元にプログラムも見直し。 ①出力パターンの定義 出力パターンが変わったからね ②入力ポートの変更 入力をRA4とRA6へと変更 ③入力判断の変更 RA4が0リセットでRA6が100リセット はい。大体見直しができたかな? あとは実装なんだけど・・・ 頑張るw |
