2019/05/26(SUN) | フリップフロップA |
---|---|
えっと部品が届いたので(ずいぶん前に)

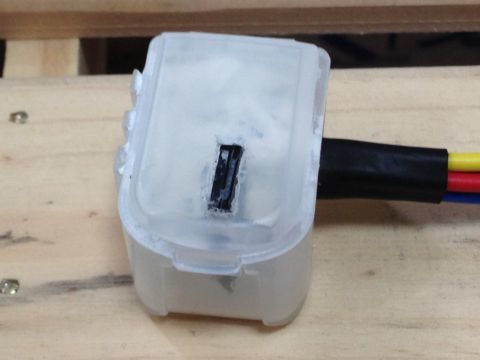

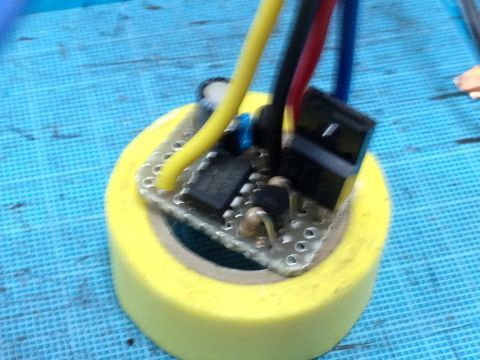

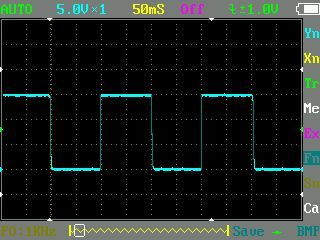

実装しました。 写真がブレちゃいました デカイのがFETです。 それを某T社セミコン製の名器で絶版の2SC1815で動かしますw 8pinのPICマイコンと電源回路もコンパクトに配置しました。 で 動作確認してOK。 スイッチを接続して押すたびにONとOFFが切り替わります。 テスターで出力確認 動作は問題なさそうなので、ケースに入れます。 ダイソーのくすりケースです。 いつものごとくバスコークw FETがちょっと背が高いので穴を開けてます 全体像はこんな感じね 赤:電源(+12V) 黒:GND 黄:入力(スイッチに接続) 青:出力(+12VがON/OFFされます) スイッチの接続しない方の線はGNDへ。 出力も同様に接続しない方の線はGNDへ。 いい感じにコンパクトにできました。 何ワットまで耐えるかわかんないけど・・・ ライトくらいなら大丈夫じゃないかと・・・ (おまけ)よさそうですね |
