2019/06/09(SUN) | クルクルその1 |
---|---|

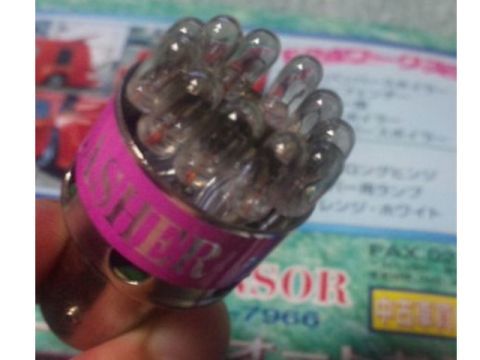

クルクルテール。

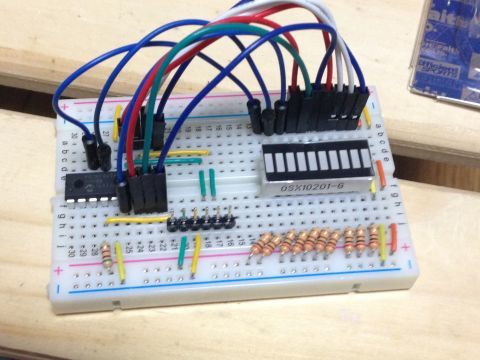

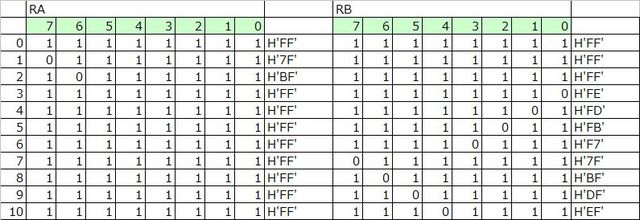

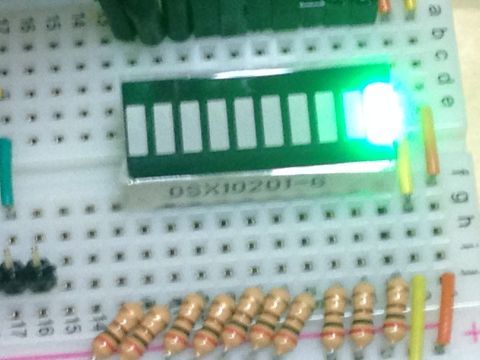

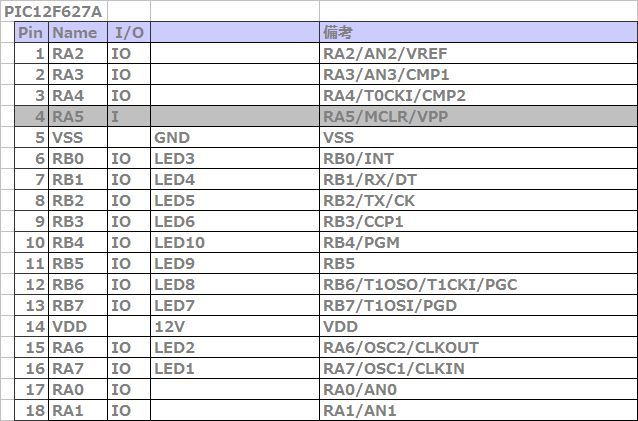

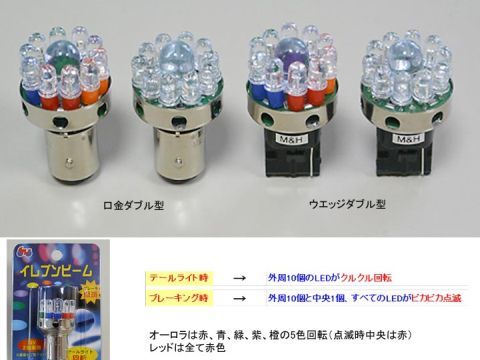

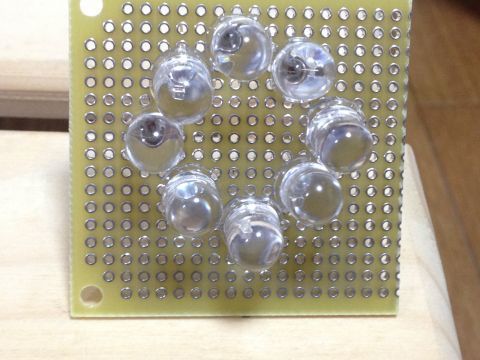

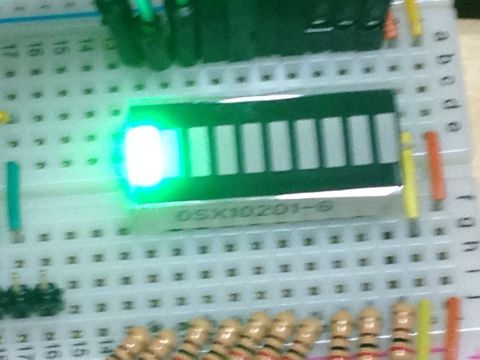

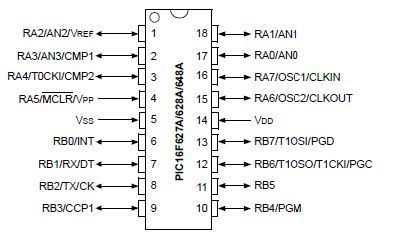

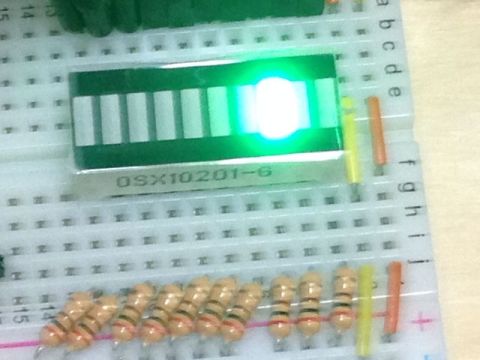

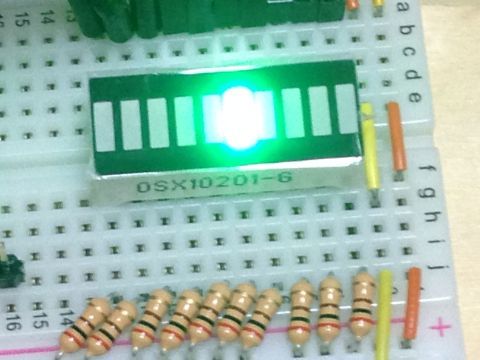

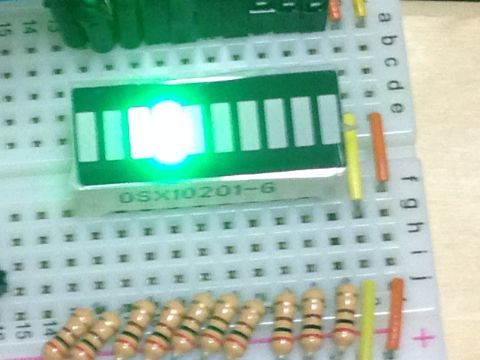

記憶によればLEDではなく電球だったような・・・ ググってみると、やっぱりそうだったみたい。 でも、やはり最近はLED化されているらしい。 まぁLEDを順番に光らせればいいんでしょ? ということで、余っている部品で回路を組む LEDは緑のバーLEDw マイコンはLEDを光らすだけなので 余ってたPIC16F627A↓これね ピンアサインを決めて データも決める で、ブレッドボードに実装。 プログラムは、データを順番にPORTに 出力するだけなので、割愛 waitは100ms。 で、実行! 順番に光っていき で最初に戻る ここまで作るとナイトライダーを作りたくなるw つまり、行ったり来たりね。 100msのwaitでやったら遅かったので 50msにしたらちょうどよかった あとLEDを2個ずつやった方がそれっぽかった。 本当は、一定間隔じゃなくて 若干、2次関数にした方がそれっぽさそうだけど さすがに、そこまでやる気は・・・ って、動画がないとよくわかんないね。 あとは 赤いLEDをまるく実装すれば OKですかね? 実装イメージw 8mmのLEDを8個並べてみた。 う〜むICと電源回路が必要だから 売っているような大きさは難しいな。 3層くらいにして ホットボンドorバスコークで固めるかな? てか・・・ クルクルテールの正しい動作がわからない・・・ youtubeでもいろいろ見たんだけど ポジションで時計回りで ブレーキで点滅??? 課題は2つ 電源回路とICをどう配置するか と 動作仕様がわからない かな? |
