2019/06/15(SAT) | クルクルその2 |
---|---|
クルクルテール。

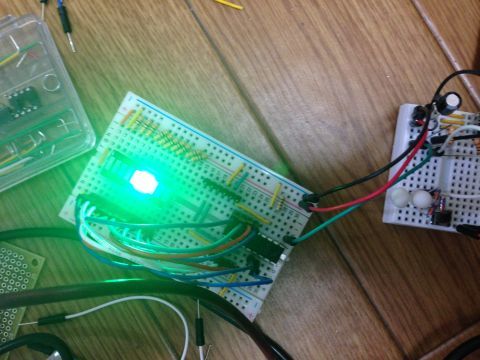

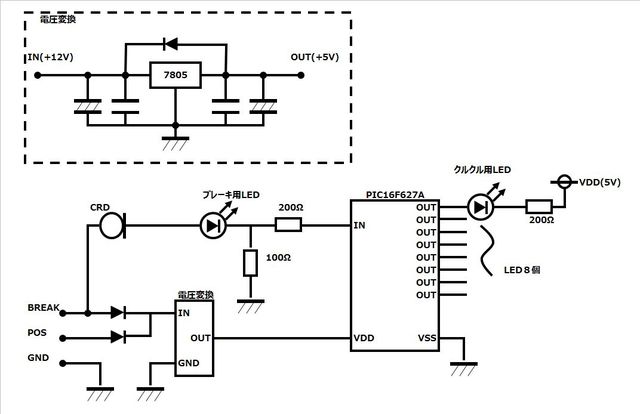

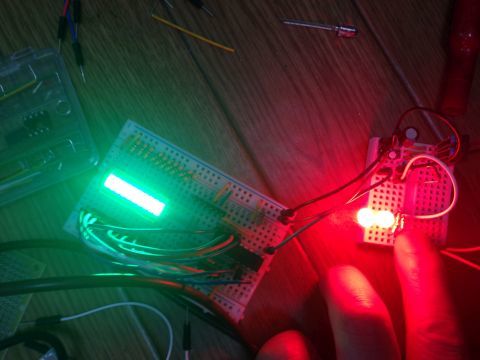

動作仕様がわからないので 勝手に定義。 ①POS時、クルクルする ②ブレーキ時、LED全点灯 ③ブレーキ用LEDも配置する ④POSがONじゃなくてもブレーキした時もLED全点灯 って感じですかね。 ①は今はナイトライダーw ②〜④はどうするか・・・ ③はまぁCRDでクルクル以外のLEDを光らせればOK ②は、ブレーキ時にPICに入力してあげればOK? ④は、ブレーキ時にクルクルの方にも電源を流す 逆流防止でダイオードを入れれば大丈夫かな? で、試行錯誤した回路図 ちょっと、PICへの入力のところが不安。 とりあえず、入力PINが立っている時は LED全点灯するようにプログラムも修正。 ブレッドボードで回路を組む。 で、実験。 POS時は、クルクル というか、現状はナイトライダーw ブレーキボタンを押すと LED全点灯 とりあえず大丈夫そうですかね? LED全点灯なんで 長時間放置すると電源回路の3端子レギュレーターが すごい熱です・・・ 1つ20mA程度なんで、今は10個なので200mAが必要。 レギュレータは1AまでOKなのを使っているので そこはキャパを超えないかな? まぁブレーキは、いつも握っているわけじゃないから大丈夫かな? 加工時にホットボンドは使えないけどね。 またバスコークかな? というか、 これだけの回路を小型するのは無理だな・・・ 部品が多いので・・・ やっぱり3層式かな? |
