2020/04/23(THU) | 【Nチビ】【M5Stack】メーターを作る(その2) |
---|---|
前回、画面表示まで出来たので

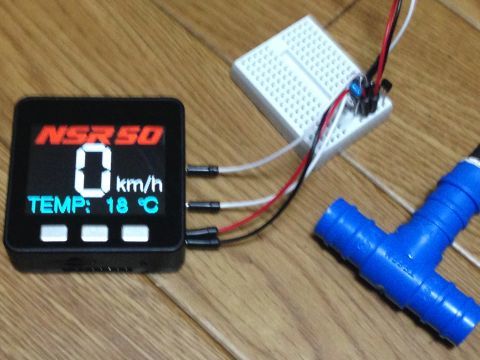

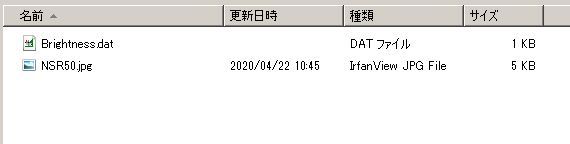

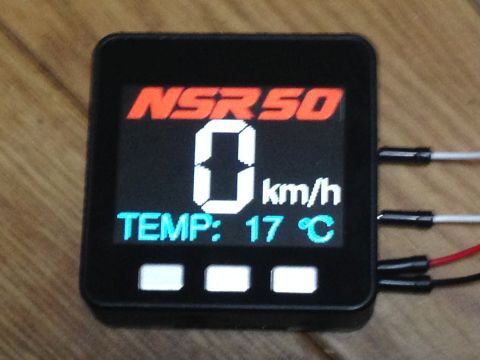

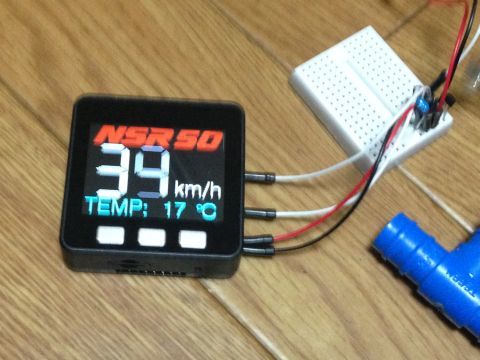

今度はセンサーをつないで データの読み取りを作成する。 ↓ハード的にはブレッドボードで試します 磁力センサーと温度センサーをつなげます で、 プログラムを書いたんだけど ちょっと汚いのと解説が面倒なので 次回以降に持ち越しw 簡単に書くと 磁力センサーの方は、 磁石が近づいた時に割込み発生するように 時間情報を取得して時速に変換。 温度センサーの方は アナログ値をAD変換して取得されるので それを摂氏に変換 なので、必死こいて 磁石を近づけると速度表示されます。 ブレちゃってますが・・・orz あとバックライトの明るさ調整をできるようにしました。 ↓ボタンが3つ付いているので 左のボタンを押すと暗く 右のボタンを押すと明るく 中央のボタンは現状の明るさをSDに保存します。 起動時はSDからその値を取って設定します。 ここの解説もそのうち。。。 ↓SDカードをPCでみると "Brightness.dat"ってファイルに1byteで値を保存しています。 ↓バイナリエディタで開いてみると "50"ってのは16進数なので 10進数に直すと"80"です。 ちゃんと保存できた。 もちろん起動時の読み込みもOKです。 あとは、 3端子レギュレーターで電源回路作って 各センサーとのつなぎのところを加工すれば とりあえずは出来上がり? 防水の方法を考えてないんだけどね・・・ バスコークで固めちゃう?(爆) |
