2020/04/29(WED) | 【Nチビ】【M5Stack】メーターを作る(その4) |
---|---|

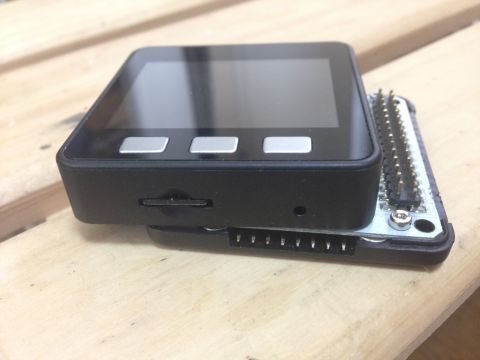

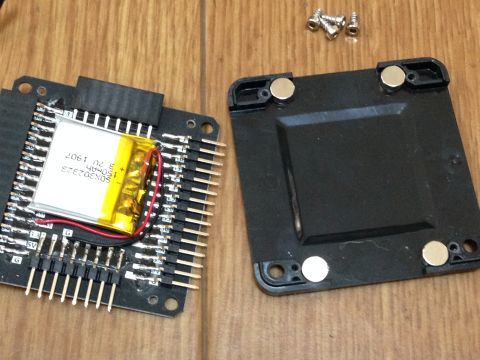

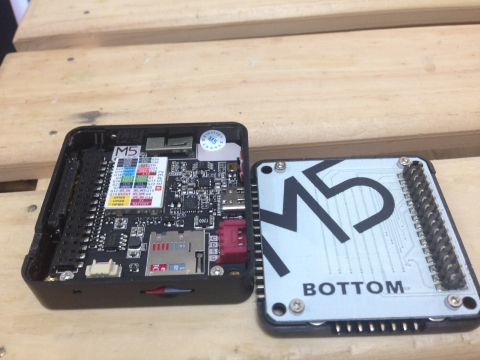

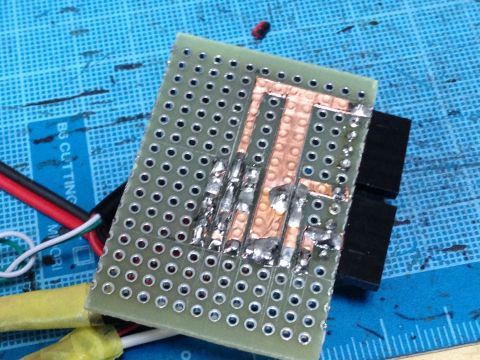

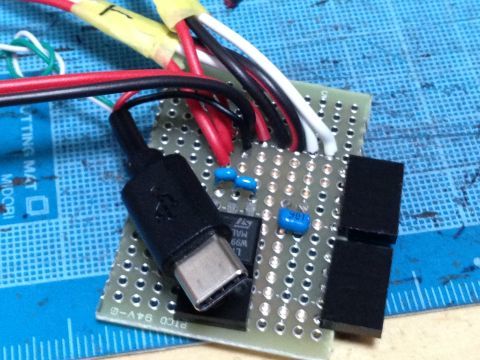

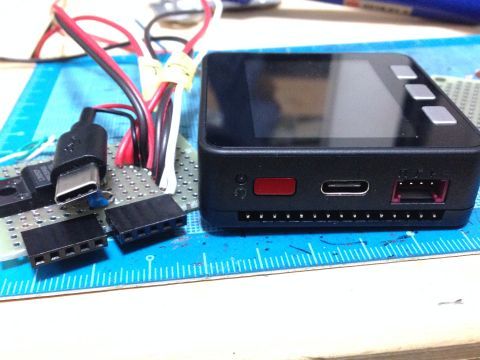

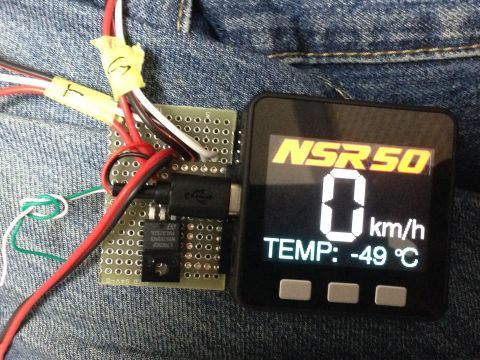

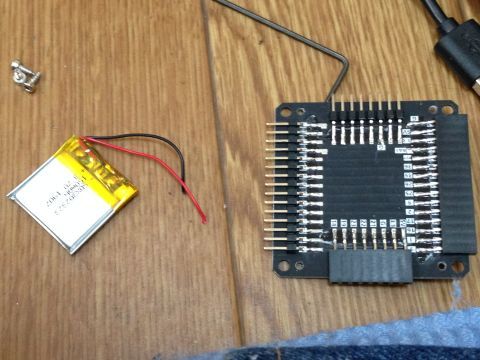

しっかしやることがない。。。

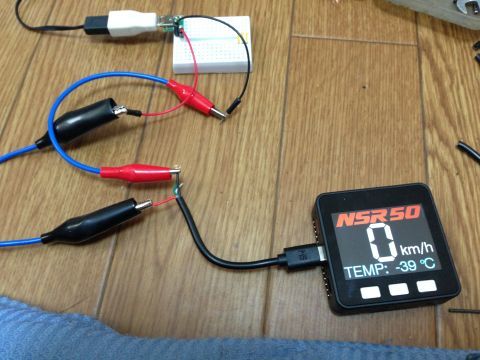

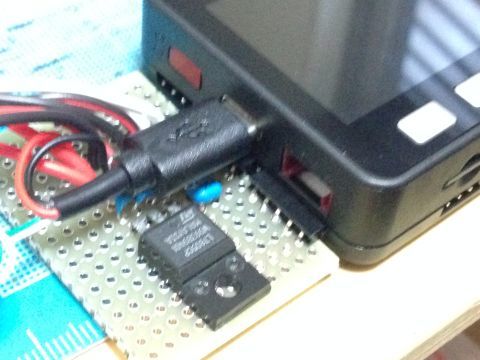

やる気もない。。。 早く普通の生活に戻らないかね? さて、プログラムまで出来たので 実装します。 実はこのM5Stack、分解できます。 開くとこんな感じ パーツを積み重ねられる仕組みになっています。 (高いので買わないけどw) なので、M5サイズのStackって名前になってます。 で、 このBOTTOMと書かれているのをバラしてみると 電池が入ってます。 非常に容量が小さいのでおまけみたいなものです。 で、今回は不要なので取っちゃいます。 バイク側から給電するので。 念のため、これでも動くか確認しておきます。 大丈夫そうです。 で、 電源回路と各センサーへの配線部分を作ります。 ↓こんな感じ うらはいつものとおり銅テープw サイドのピンに指すように作ってます。 指すと↓こんな感じ 手前の黒いパーツは3端子レギュレーターです。 12Vから5Vを作ります。 ここまで出来たので これで機動するか確認します よさそうな感じですね。 あ、そうそう前回のプログラム ちょっと修正。 センサーへのピンアサインを変更しました。 配線上の問題です。 あとバグがありました。 温度センサーの読み込みで signedで扱わなくちゃいけない値を unsignedで扱ってました。。。orz 一番やっちゃいけないない間違いですね |
