2020/05/05(TUE) | 【後方排気】【M5StickC】シフトインジケーター(その1) |
---|---|
はい、19連休も終盤にかかり

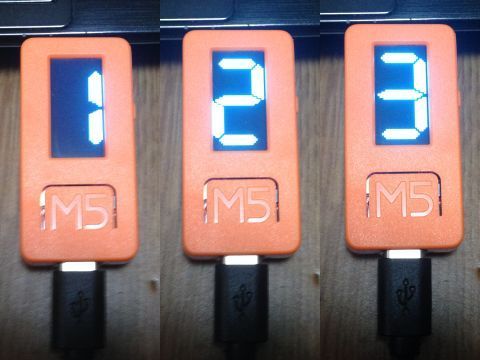

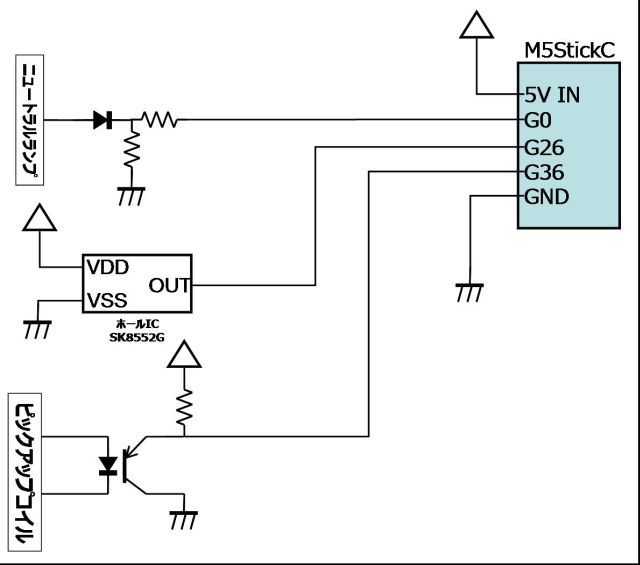

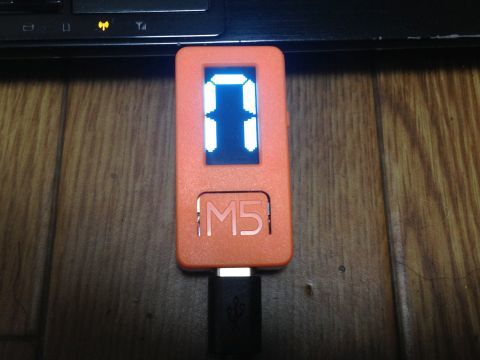

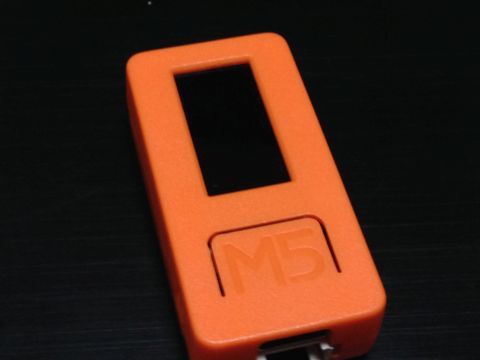

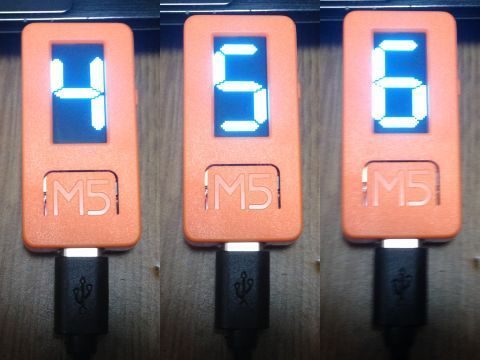

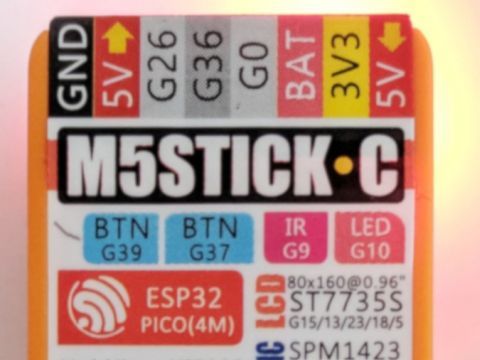

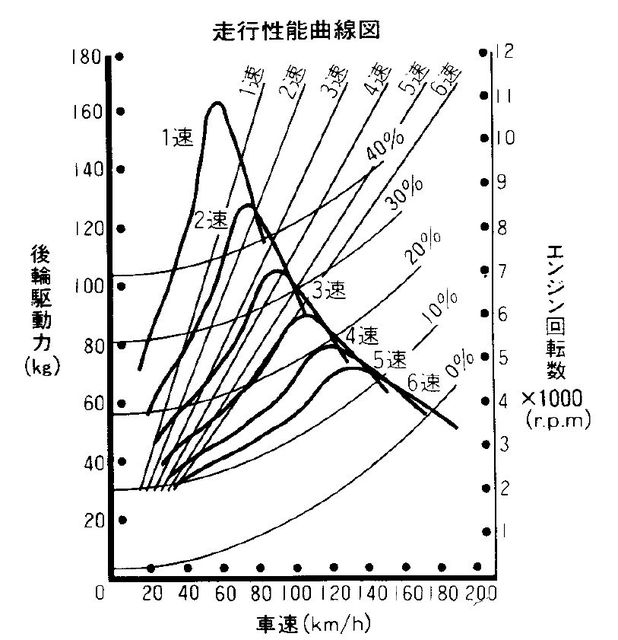

かなり疲れてますw 部屋に引きこもっていますが 姿勢が悪いので、背骨が痛いw やる気がないのは継続中。 仕事ある時より休みの方が プログラム書いているのは気のせいw 今回は、M5StickCというM5Stackの仲間を使います。 これも年末に買った奴ね。 ↓これね これをつかって今回は 昔、頓挫した(今回も頓挫するかもしれませんが) シフトインジケーターを作ります。 過去ネタをひっくり返せば ネタが出てくるかと思いますが ざっくりいうと エンジン回転数と速度を元に いまのギアを算出して表示するってこと ↓サービスマニュアルに載っているこのグラフがもとね 前は PICマイコンでアセンブラでやろうと 試行錯誤で頓挫した。 で このM5StickCは ↓こんなピン配置になっているので G26、G36、G0のデジタル入力を使って 速度とかエンジン回転数とかニュートラルスイッチとか を拾って表示しようと ↓ざっくり回路図 速度はNチビの方でやっているのと同じ 磁石をホイールに付ける方法 エンジン回転数の方は、昔実験した ピックアップからフォトカプラを使って拾う方法 ということで まずは、表示イメージを作って見ます。 1速、2速、3速 4速、5速、6速 で、ニュートラル でね、 難なくニュートラルの"N"が出せていると思うでしょ? それがそうでもなくて この7セグ風のフォント。 数字しか表示できないんですよ。 つまり”N"なんて表示できない。 では、どうやったか? ↓こんな手順w まず"8"を表示する これに"3"を黒でかぶせる "3"はこれね かぶせると こうなる 次に色つきで"7"をかぶせる "7"はこれね かぶせると ”N"のできあがり〜 もしかしたらもっと簡単な方法もあるかもしれないけど テキトーやってて思いついたのがこの方法w プログラムでいっきに表示すれば マイクロ秒オーダーなので 人間の目には"N"が表示されたと見えます。 で 各センサーの入力処理とか プログラムももう出来ているんだけど (今回はC言語なんであっという間です) 接続する回路を作ってないので 動作確認できてないです。 気が向いたら解説するかもしれないけど 今回もコードがちょっと汚いので。。。 次は、接続する回路の設計ですかね? 今回は頓挫しないで完成するかな? |
