2020/08/30(SUN) | 【MC21】シフトポジションインジケーター |
---|---|

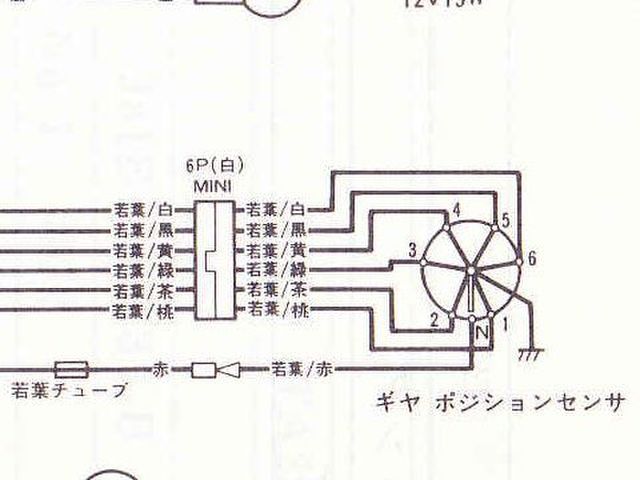

MC21は↓こいつがついている

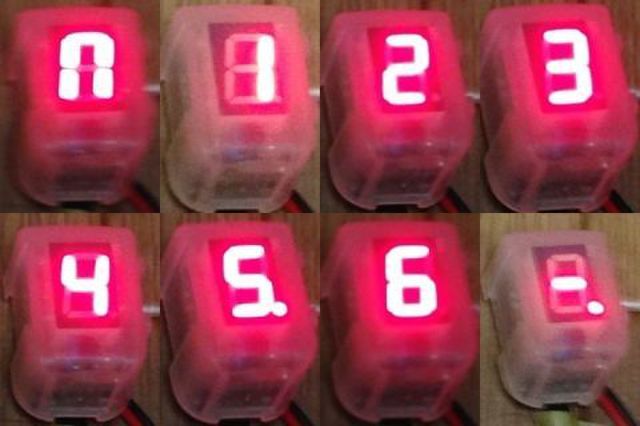

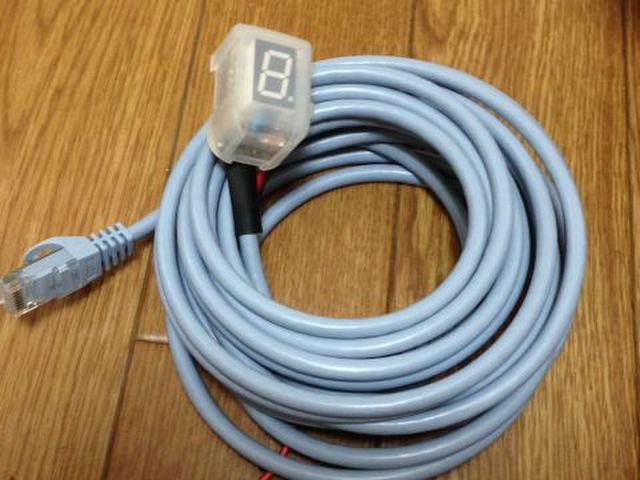

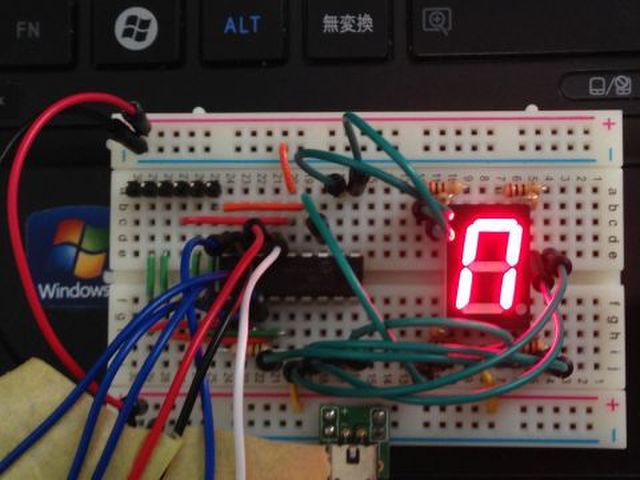

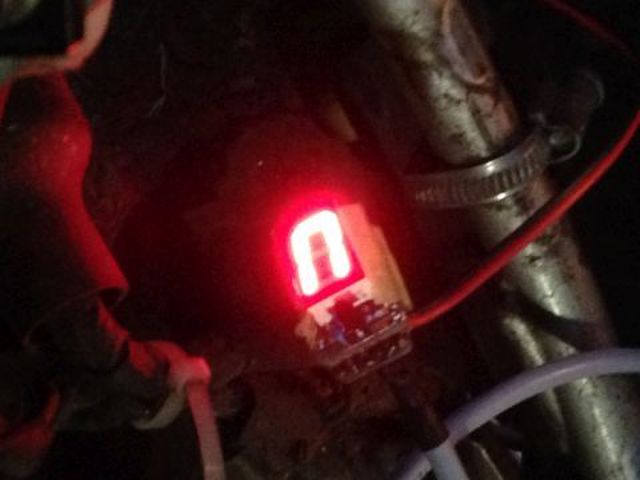

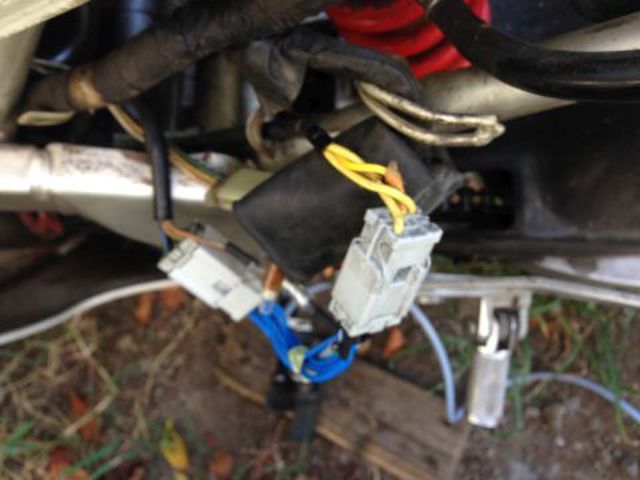

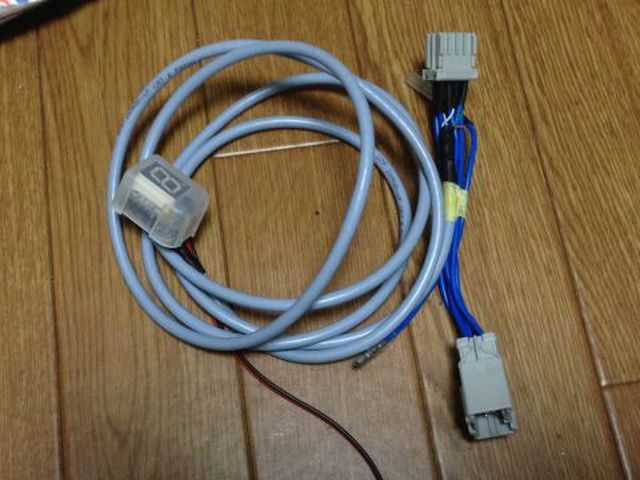

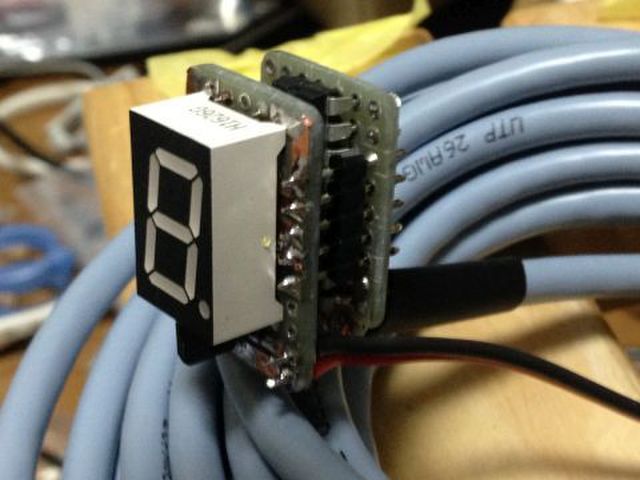

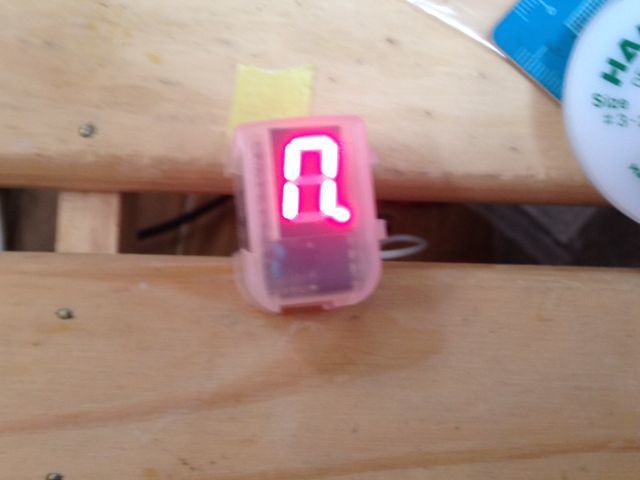

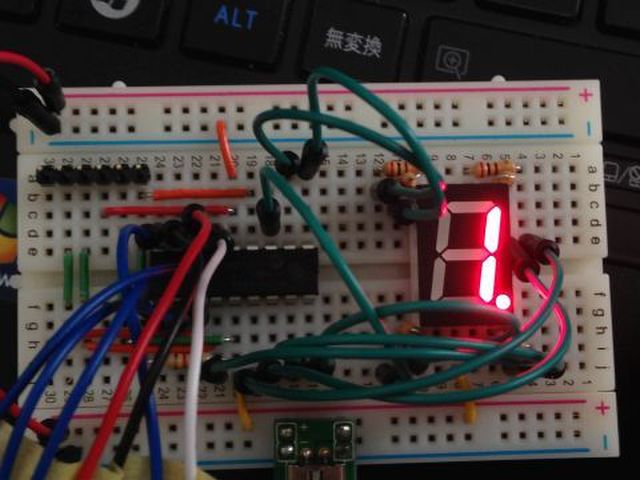

これを利用して ↓前回のニュートラルポジションインジケーターを 応用して シフトポジションインジケーターを作ってみる。 課題は2つ。 ・MC21を持ってない ・回路をいかに小さくするか? 前者はどうしようもないので、妄想で回路とプログラムを作る。 まずは、ブレッドボードで回路を作って プログラムとテストを実施。 はい出来ました。 ↓ニュートラル。。。これだと前回と変わりなし。。。 一応、違うギアも、ちゃんと表示できる プログラムが出来たところで 実装! はい、できました。 って、いうほど簡単ではなかったですが・・・ ユニバーサル基板でここまで小さくするのが大変だった。 実は電源回路をしくって、2個目です。。。orz 課題の2つ目は、両面2階建てということで、回路のコンパクト化を実現。 ギアポジションセンサーまでは 距離があり線が多いので ダイソー製LANケーブル5m 200円w LANケーブルは8芯なので、 1〜6速とニュートラル、合わせて7個をカバーできます。 さすがに5mはいらなので、2m弱にカットして コネクタの分岐を実装。 で、Nチビに繋いで動作確認。 ニュートラルは光ったよ。 とりあえずは大丈夫そうかな? でも、MC21とは配線が違うから ちゃんと光らないけどね。 「−」はギアがどこにも入ってない場合、いわゆる「不定値」の時に表示。 基本的にはこれは表示されないけどね。 |
