あけましておめでとうございます。

前回の地磁気センサーの
サンプルのプログラムを
ちょっと解析してた。

あ、一応、繰り返しで書いておこう。
M5Stack GRAYでデジタルコンパスを作ろうとしていて
地磁気センサーがBMM150ってのがハードが変わってます。
で、gitからサンプルを落としてきて
動かしたところまでできました。

まずはファイル構成はこんな感じ

bmm150.cpp	BMM150のドライバ的なコード
bmm150.h	BMM150のドライバのAPIの定義ヘッダファイル
bmm150_defs.h	BMM150の制御に必要が定数とか定義されているヘッダファイル
bmm150.ino	サンプルプログラム

ということでプログラム解析。
基本サンプルプログラムを中心に。
まず初期化。

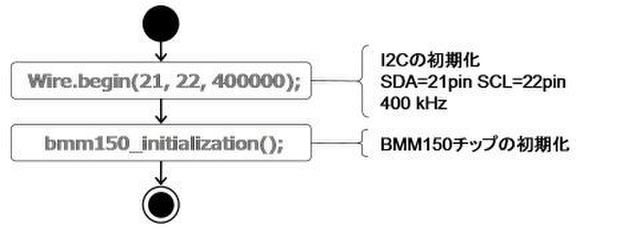

ザックリ処理フローは↓こんな感じ

でね、
最初の
　Wire.begin( 21, 22, 400000 ) ;
は
Wireクラスってのは
I2C通信関連のクラスなんだけど
引数は、
データシートに書いてあります。

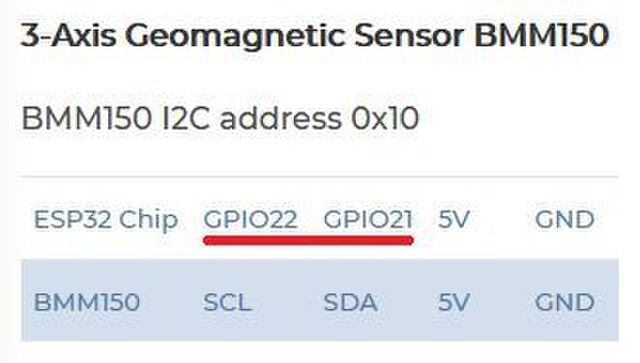

まずはピンの番号

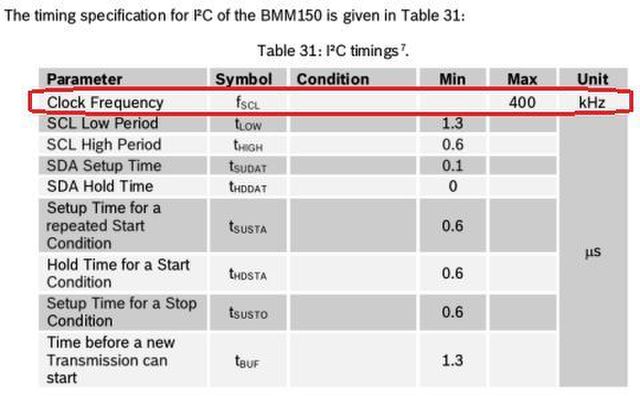

BMM150のデータシートに
クロック周波数が400kHz。

　400kHz = 4000000 Hz
ですね。
　BMM150_Initialization();
は、BMM150の初期化をしています。
詳しくは省略。
で
初期化がおわったら
あとは周期処理でデータを読み出すだけです。

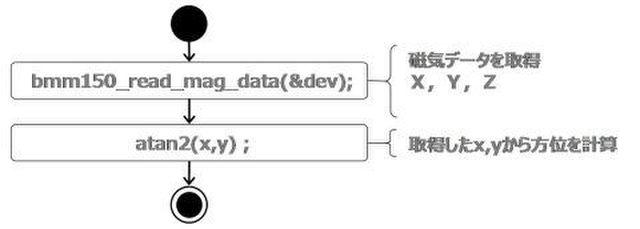

ザックリ処理フローは↓こんな感じ

まぁデータを読み出して
xとyを用いて、arctan()してるだけですが・・・

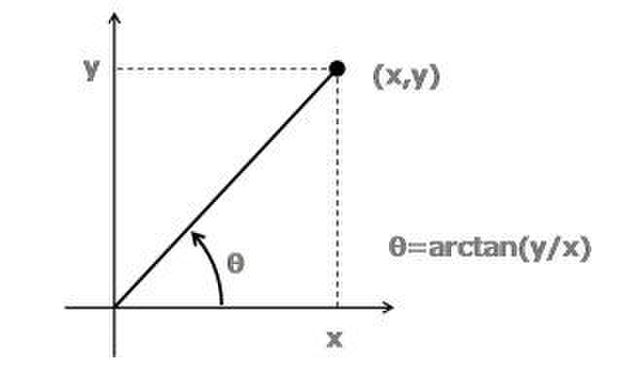

arctan()とは
↓こんな感じです。

ただね、
センサーから取得されるデータって
原点(0,0)からの値でなく
いろんな影響を受けてズレてます。
で
キャリブレーションして
原点を補正するオフセット値をもとめて
その値で補正して、arctan()すると
北が０°で南が180°って感じで
計算されます。

まぁ細かいI2C通信とか
レジスタが云々かんぬんと
プログラムを見ると大変ですが
ザックリ必要なAPIだけ抑えておけば
簡単にデータは取得できそうです。

新年早々、頭使いすぎたｗｗｗ
