2022/07/31(SUN) | マイコン使ったウインカーリレーB |
---|---|
プログラムも決まったので

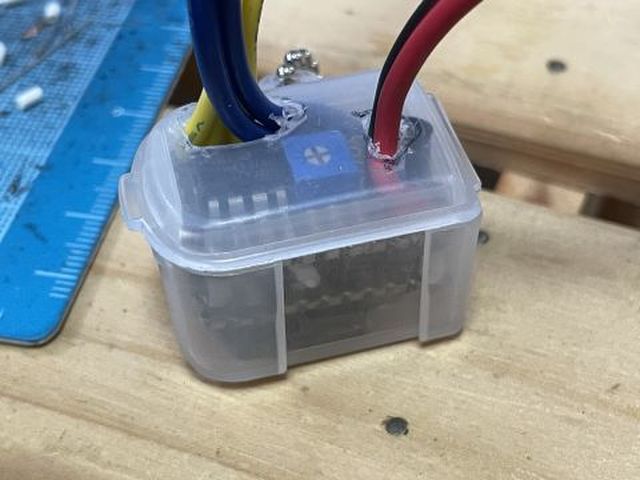

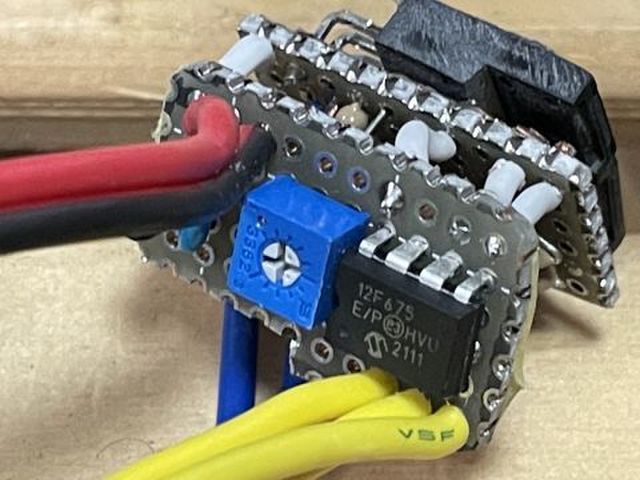

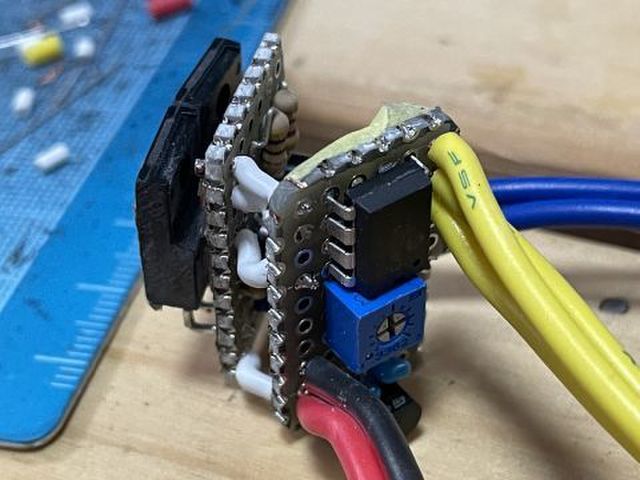

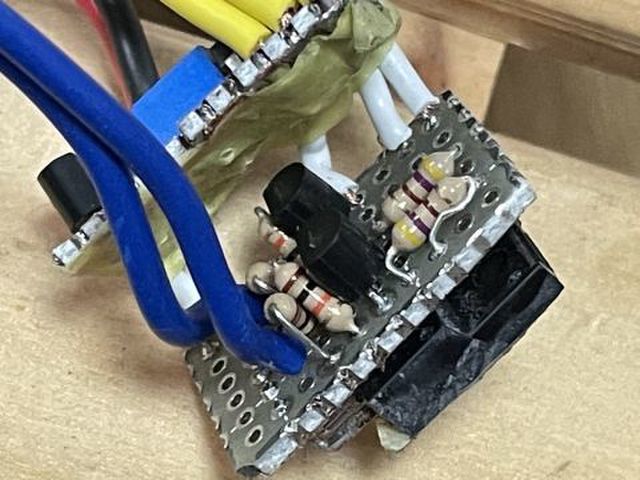

実際に基盤に実装していきます。 ユニバーサル基盤でw 今回は2階建て 電源回路とマイコンの階と ブレッドボードの開発回路ではなかった トランジスタとFETの階 これは、マイコンでトランジスタスイッチを動作させ FETも動作させるため 12Vの電源を制御しています こっちが 電源回路とマイコンの階ね。 本当はICソケットを使おうと思ったんだけど コンパクトにしたかったので 実験で使ってたチップをそのままハンダ付けw こちらが トランジスタスイッチの階 抵抗とかムリクリ実装w うらにデカイFETが2つ実装されている こんな感じに実装 で、 ダイソーのお薬ケースに入れるw まだバスコークしてないけど で、 動作確認。 といっても、動いているかわからない。 オシロで波形をとったら大丈夫そうだったけど・・・ もうちょっとテストしようかと思ったけど時間切れ。 |
