2022/08/06(SAT) | マイコン使ったウインカーリレーC |
---|---|
はい

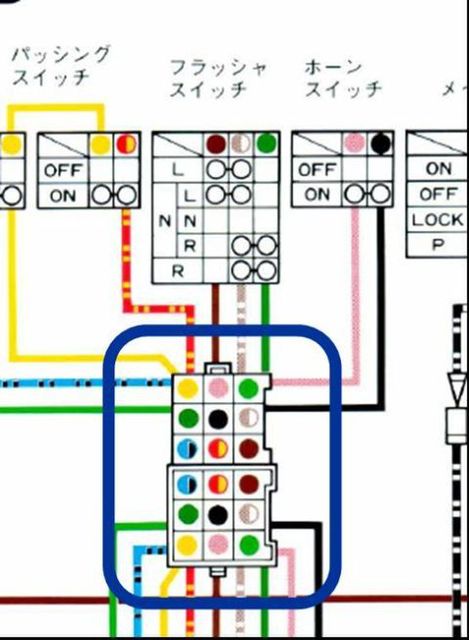

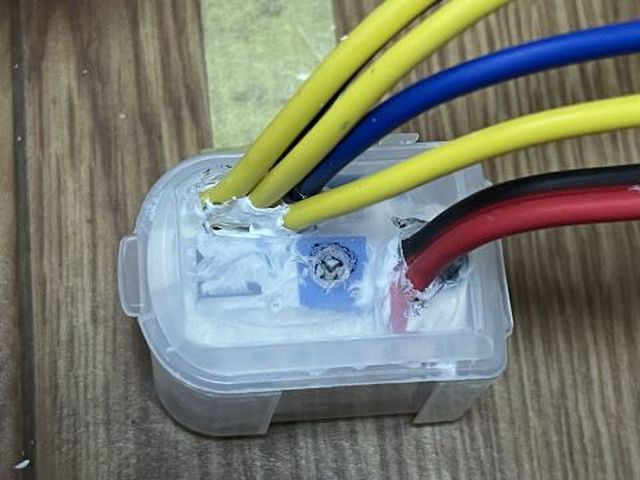

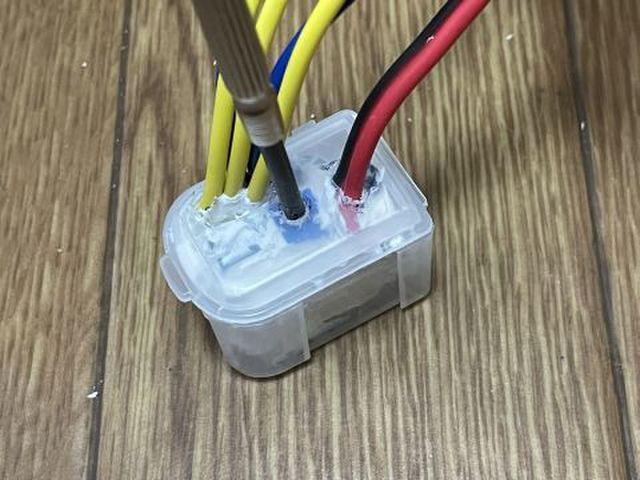

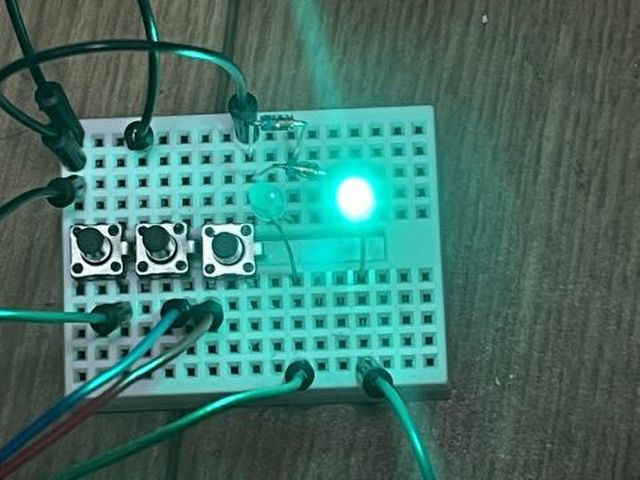

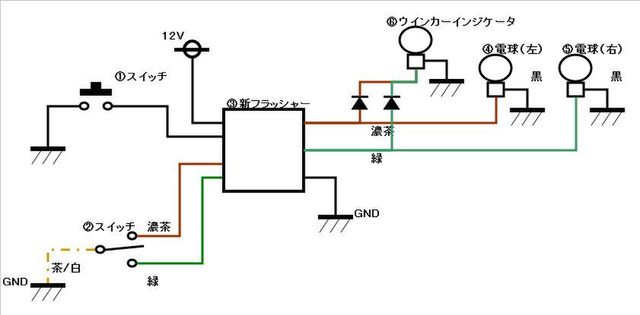

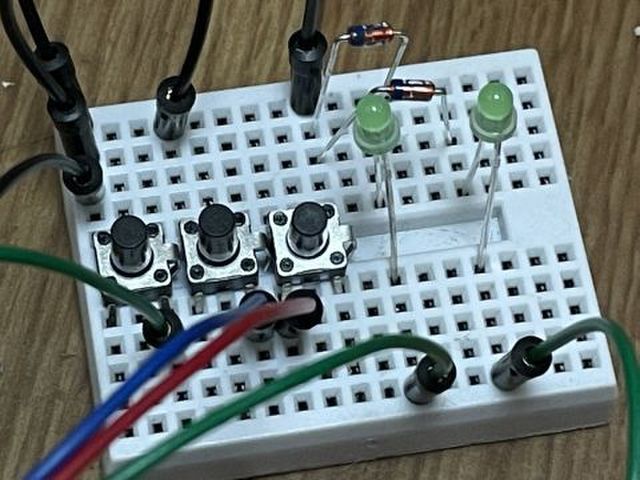

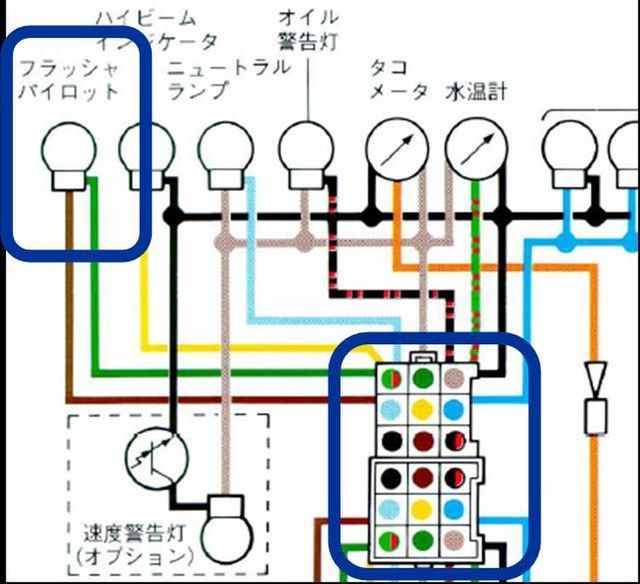

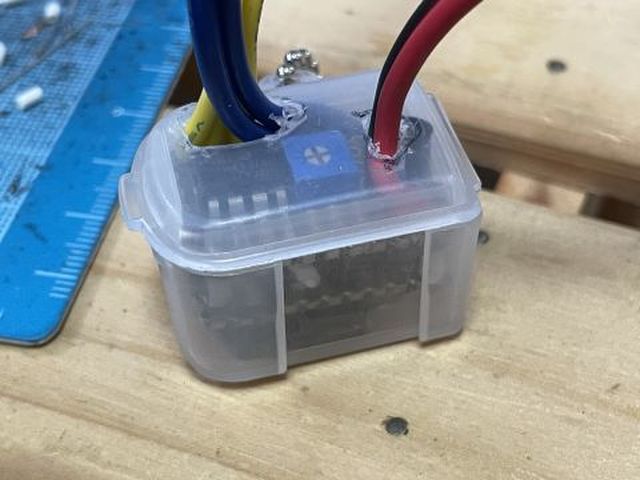

実装できたので、テストします 定電流ダイオードCRDを使って 擬似ウインカーランプします。 簡単にいうと12VでLEDを光らす 回路組みました で、テキトーなLEDを使ったら 緑でしかも超高輝度LEDだったw 右、左、ハザード スペシャルモードと確認して 問題なさげでした。 ということで バスコークで防水 可変抵抗器のところに穴を開けました フタをあけなくても回せます で おさらい+α こんな感じに配線する ちなみに、この怪しいメカの配線はこんな感じ 青が出力で黄色が入力ね 赤:12V 黒:GND 青(右):右出力、電球の+へ配線 青(左):左出力、電球の+へ配線 黄(右):ウインカースイッチへ配線 黄(左):ウインカースイッチへ配線 黄(ハザード):ハザードスイッチ(セルスイッチ)に配線 なお 3MAの例しか書けんがwww ウインカースイッチは ここで分岐させるといいかと ポイントはスイッチ側の茶/白はGNDへ落としちゃう 茶と緑を怪しいメカの黄色の左と右へ あと車体側の茶と緑には怪しいメカの青色の左と右をつなぐ 車体側の茶/白は浮かしておく(たぶん) インジケーターはこのカプラで分岐でいいかと 電球から緑はGNDへ落とします 車体側からの茶と緑をダイオードかまして 電球の茶へ突っ込む これなら車体のハーネスを傷つけないで 期待の配線ができるはず あと最後に、 ハザードスイッチ おそらく2本線があるので 片方が車体へ落とす もう片方は怪しいメカの黄色のハザードとつなぐ という解説でわかるかな? そそ、自分用ではないのだw |
