Nチビのメーターをアップデートします。
M5Stackというディスプレイ付マイコンを使ってますが
イグニッションからの信号を拾えるようにします。

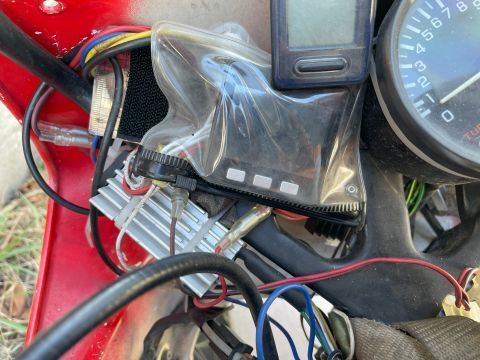

まず車体から外します。

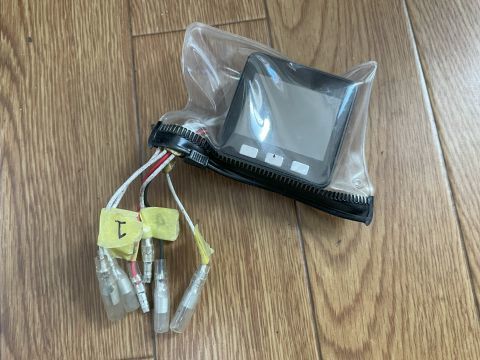

いろいろと付け足したので
ケーブルがいっぱい。
・スピードメーター用のホールセンサー
・水温計用の温度センサー
・電圧計用のアナログ入力
・OIL警告用のデジタル入力
かな？
しかも色分けなんてするわけないので
わからなくならないように
タグをつけながら外します。

外せました。

んで

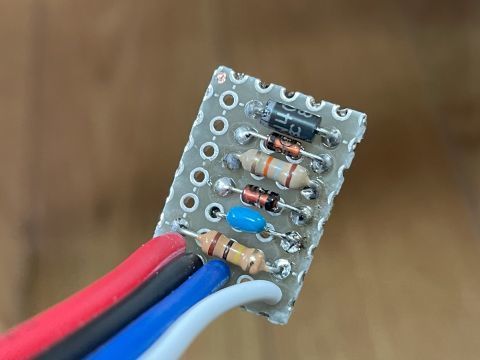

イグニッションを拾う回路を実装します。

別に電源はいらないんだけど
プルアップとかしている回路を
載せるところがなかったので
電源も入れちゃいます。

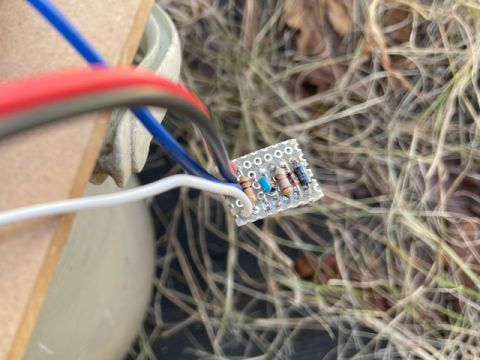

青い線がイグニッションコイルへ
白い線がM5Stackマイコン側です。

で、実装が間違ってないか？
ブレッドボードで試してたので

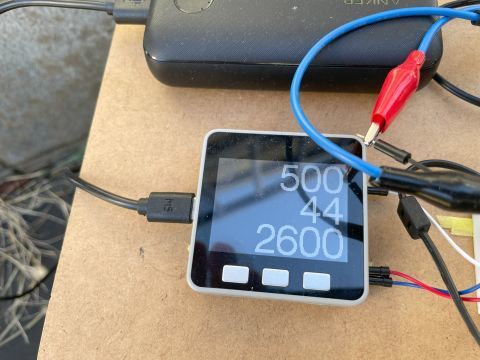

動作確認。

無事動いているようです。

一番上の500ってなんだっけ？
と、すっかりテストアプリの表示も
忘れてましたが。。。
サンプリング周期の500msのことです。。。

ここまで出来たら

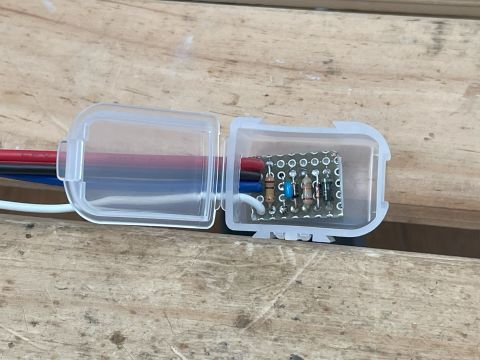

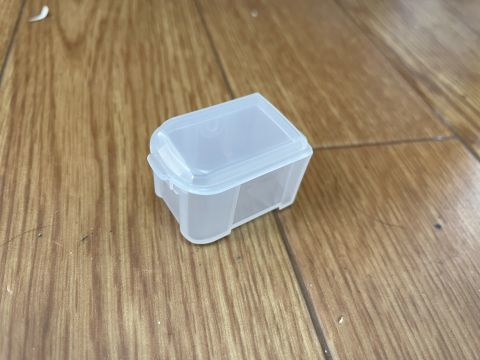

お約束のダイソーのおくすりケースｗ

余裕で入ります。
あとはお約束のバスコークで出来上がり！

車体に取り付けるのは、また今度ｗｗｗ
まぁここまでできれば
あとはプログラムだけだから
なんとかなるでしょ？（たぶん）
