注文していたPCBが届きました

中は段ボールの箱に入ってる

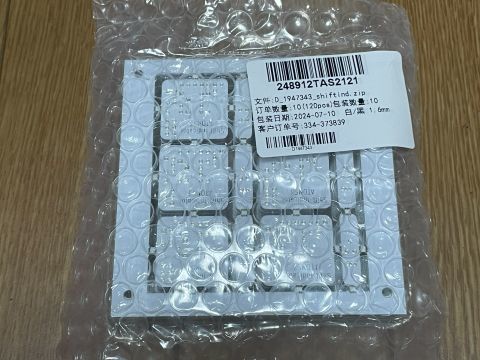

プチプチにくるまって入ってます

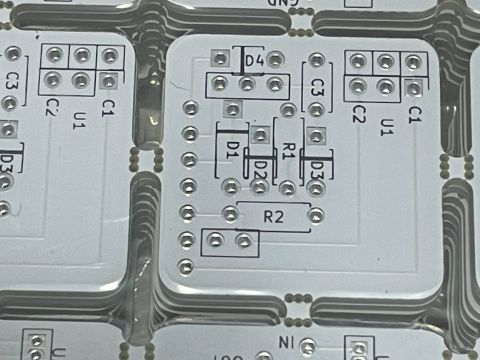

設計通りできてるっぽい

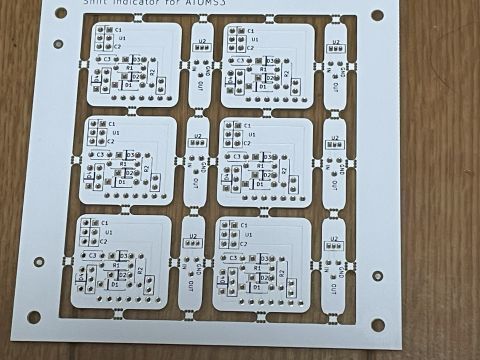

1枚出してみました。
プラモデルみたいな感じ

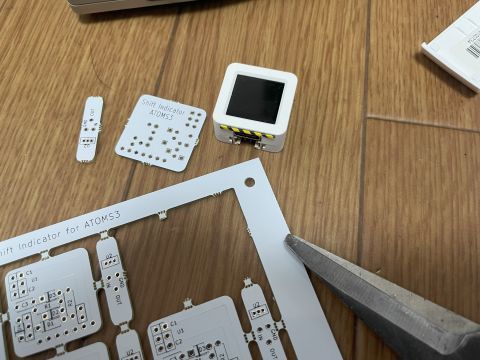

1個分を切り出して
作ってみましょう

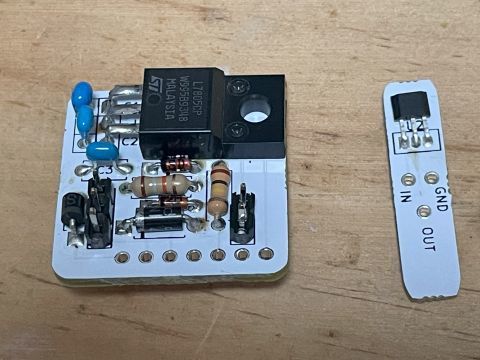

パーツを詰め込んだ設計通りです
右はセンサーです

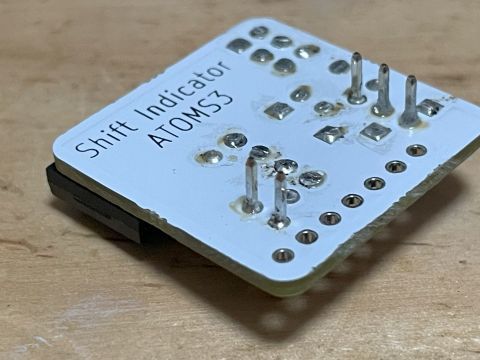

ウラはピンが出ています

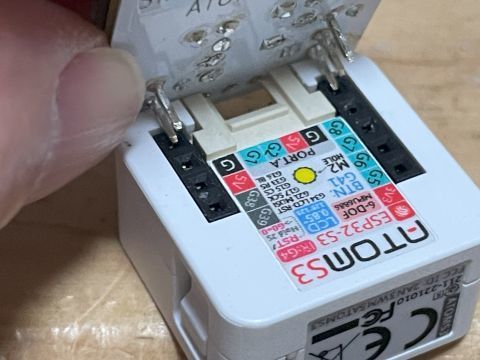

ピンをATOMS3の裏に挿します

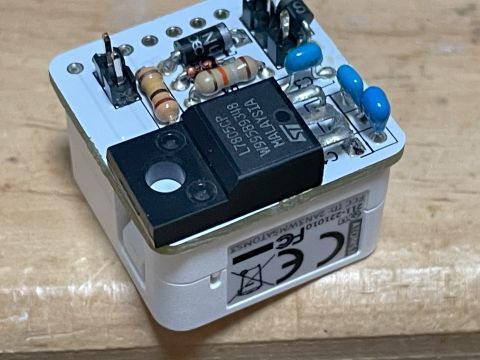

こんな感じ〜設計通り！

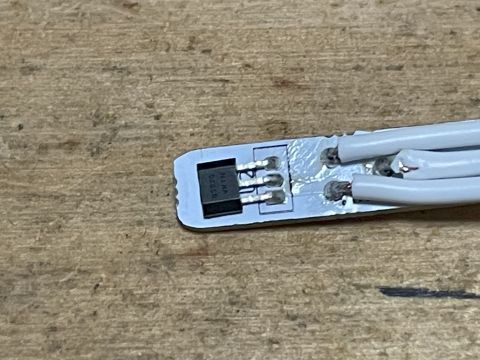

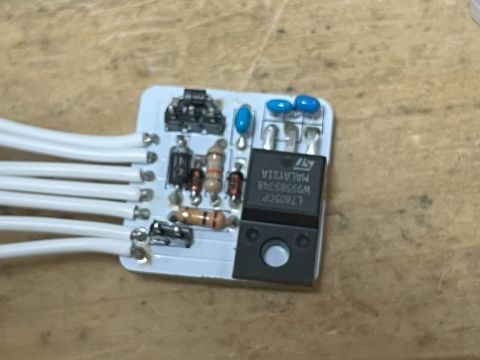

センサーの方も設計通り

ケーブルも生やします
一か所にまとめてよかった

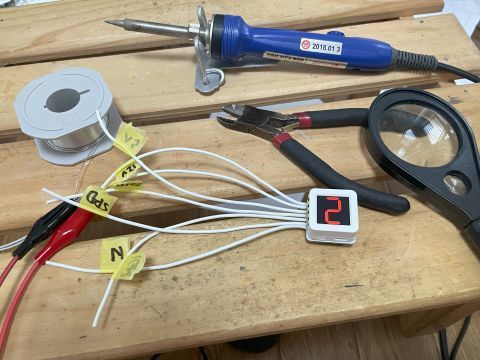

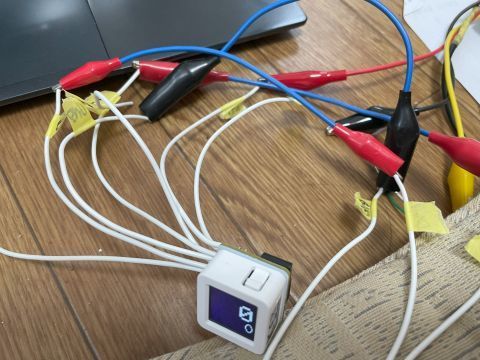

とりあえず、電源を入れてみる
おお、とりあえずはここまではOK

あとは、他の部分がちゃんと動くかな？
回路とプログラム両方。。。
なんか今回は完成させられそう

他の回路とプログラムを確認します

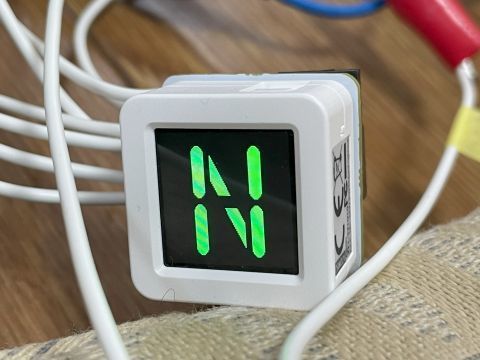

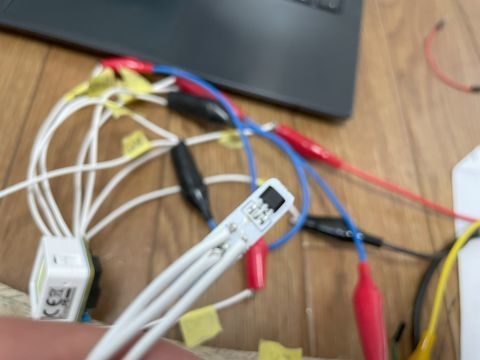

ニュートラルスイッチの入力確認
入力線をGNDへ落とすとニュートラルと判定
ちゃんと動いているみたい

次にスピードを取得する
ホールセンサーつまり磁力センサーね
ここに磁石を近づけて検出できるか？

こちらも問題なく動きました

あとはエンジン回転数が拾えるか？
実車じゃないと確認できないんだけど
外が暑くてやる気がでない。。。
また次の機会にでも。。。
