CPU交換方法

98/06/07

これは、先日行ったCPUの交換作業をまとめたものです。約1.5時間ほどで終了し、以外と簡単でした。性能の変化ですが、起動時間が短くなり、従来よりサクサク動くようになりました。興味のある方はぜひチャレンジしてみてください。
  1. パソコンのの構造を知る
    自分のパソコンがどこのメーカーか、どんな仕様なのか当然ですが知っておく必要があります。

  2. 交換するCPUの検討
    このパソコンはPENTI166MHZが搭載してあり、MMXではなかったので、AMDK6、CYRIXM2、IDTなどに交換することで性能アップを狙おうとCPUの選定を行いました。
    どれがいいとかは、好みの問題ということで、一番安かったCYRIXを購入することに しました。 TWOTOPの店員に日立の〜で動くかどうか聞いてみたのですが、 「動くかも知れませんネ」 というだけ(当然)でしたので、自己責任ということで購入することにしました。 マシンのハードマニュアルを持っていって、店員に相談するのが良いようです。

  3. ショートピンなど変更個所を確認
    PENTIUMはVCC3の電圧が3.5Vになっているので、これを3.3Vに変更する必要があります。
    また、MMX対応となるようCPUのタイプ変更、
    動作クロックを変更するのであれば、CORE/BUSCLOCK, HOSTBUSCLOCK
    の設定を変更する必要があります。
    幸い、このハードウェアマニュアルにはジャンパーピンの場所と設定内容が書いて ありましたので、容易に設定変更することが出来ました。
    書いてない場合は、マザーボードを良く覗いて探すと、基板に書いてあるようです。

  4. 作業開始

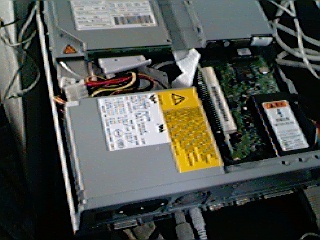

    まず、本体から電源ケーブルを外し、ケースのふたを外します。


  5. 邪魔なパーツ、基板をはずす

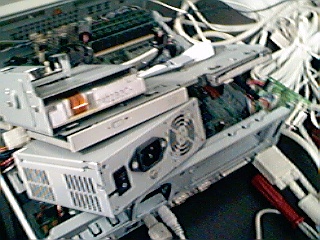

    つづいて、FAXモデム、ライザーボード、電源ユニット、FDD、HDDなどを 取り外します。 このPCは、CPUがFDDの下にもぐっているので、ここまでやらないと CPU交換ができません。


  6. CPU、ファンが現れる

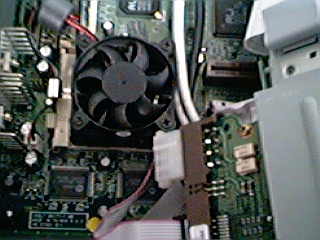

    やっとCPUが出てきました。


  7. CPU取り外し
    まず、FANを外します。これはFANを止めているネジを外すだけです。

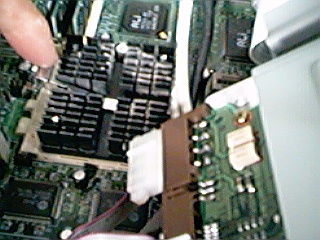

    すると、ヒートシンクが現れます。その中央に板バネのようなストッパーが ありますので、取っ手がついてるほうを外します。少し基板側に押し込み、 ツメをはずせば簡単にはずれます。
    これでCPUがはずれると思ったら外れません。右側のレバーのようなやつを 90度上側に引き上げてやっとはずれました。

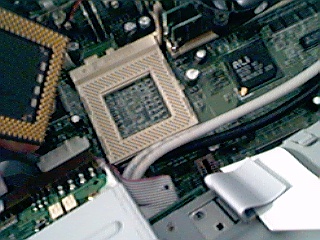

    あとは静かにもちあげればOKです。



  8. CPU差し替え
    CPUはヒートシンクに両面テープのようなもので接着されてますので、 ドライバーのようなもので剥がします。CPUを傷めないように注意して行います。

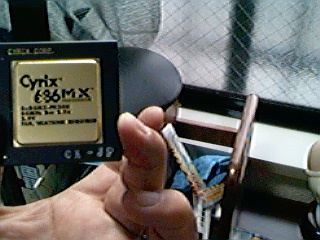

    はがしたら、今度は新しいCPU(6X86MX)をヒートシンクに貼りつけます。 ここで注意するのは、CPUのセットする位置です。CPUのカド1箇所にピンが 欠けているところがありますので、それを目印にしてソケットに差し込みます。
    あとは、取り外した逆の順でセットしていきます。
    CPU固定レバーを下におろし、バネでCPUを押さえ、ファンをセットします。



  9. 動作確認
    ここで、一旦電源を入れ、起動するか確認してみます。 BOOT直後、CLOCKが違う旨のメッセージが表示されます。 かまわずF1(CONTINUE)を押下し、進めます。うまくいけば起動するはずです。

  10. CONFIGの確認

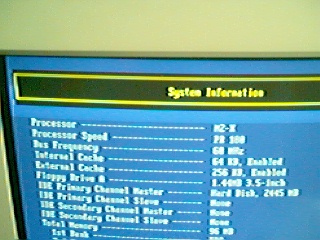

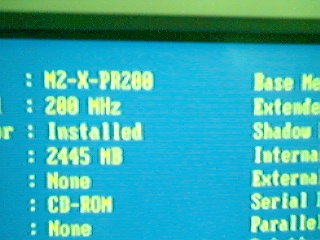

    念の為、CONFIG設定画面を表示しCPUが変わっていることを確認します。 CPUが PENTIUMから CYRIX M2に変更されていることが確認できます。 これで取り敢えず完成です。 6X86MXPR200は、66MHZ*2.5倍=165MHZで動作しPENTI200 相当の性能を発揮するとのことですので、詳細は不明ですが、それなりに動作が速く なったことが体感できます。



  11. その他

    1. クロックを66MHZX3倍=200MHZにしてみましたが、起動しませんでした。 これ以上の設定方法などご存知の方ありましたら教えてください。
    2. WINDOWSNT4.0で使用してますが、既に何回かエラーを示すメッセージが現れハングしました。なにか問題があるのか、CPUの冷却の問題かあまり頻発しないことを祈る限りです。
    3. というわけで、PENTI166MHZがあまってしまいました。どなたか必要な方あればお譲りします。
    (98/06/07)                                   以上
  ・
