東京メトロ 06系

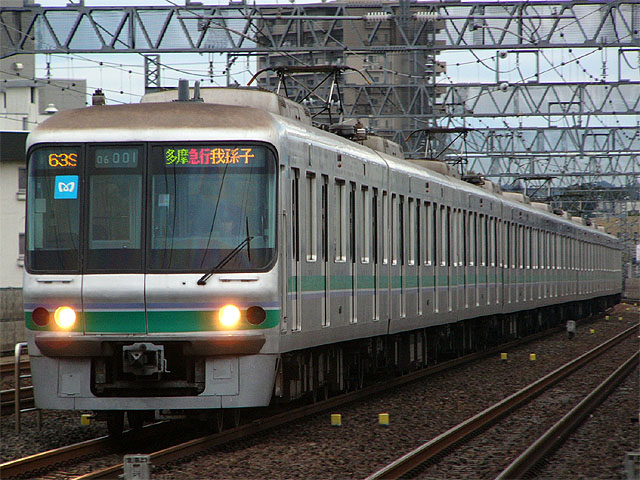

06系(第1編成)　3732列車　多摩急行　
小田原線　喜多見　2007年11月11日撮影

１．概要
　1992年(平成4年)に製造された千代田専用の通勤形電車です。
　編成は下記の通りです。
　←代々木上原
　06-100(CT1)－06-200(M1)－06-300(T)－06-400(M2)－06-500(Tc1)－06-600(Tc2)－06-700(M3)－06-800(T')－06-900(M1)－06-000(CT2)

２．車体構造
　車体は07系と全く同じアルミ合金製の20m車体で、片側に両開き式扉が4箇所設けられてます。先頭部分は丸みを帯びた流線型で貫通扉が右にオフセットされ、左右非対称となってます。飾り帯は千代田線のラインカラーに加え、薄紫と白の細い帯がアクセントとなってます。先頭車は運転台スペースの確保のため70mm長くなってます。

３．車内設備
　座席はロングシートが採用されましたが、6000系(車端部から3+7+7+7+3人掛け)とは違い、車端部から4+6+7+6+4人掛けの配置となりました。06-200と06-900に車椅子スペースが設けられてます。
　LED式案内表示器を各旅客用扉の上部に設けられました。

４．機器類
　制御装置はIGBT-VVVFインバーターが日本で初めて採用されました。制御装置1台に対して主電動機1台を制御する1C1M方式が採用されたため、制御装置が1台故障しても十分な性能が発揮できるようになってます。主電動機は205kWの三相かご形誘導電動機が、駆動装置はWN平行カルダンが採用されました。
　台車はモノリンク式のボルスタレス台車(電動車：SS-135,付随車：SS-035)が採用されました。
　ブレーキ方式は回生ブレーキ併用電機指令式空気ブレーキが採用されました。

５．主な履歴
　1993年(平成5年)3月18日より営業運転が開始されました。1編成のみで製造終了しました。
　1999年(平成11年)12月から千代田線、ＪＲ常磐線で一段ブレーキ式ATCが運用開始されるたため、対応工事が行われた。
　2008年(平成20年)からＪＲ用デジタル列車無線対応工事が行われた。
　2012年(平成24年)から小田急のD-ATS-Pが使用開始されたため、対応工事が行われた。
　2015年(平成27年)8月に廃車された。
