1800系

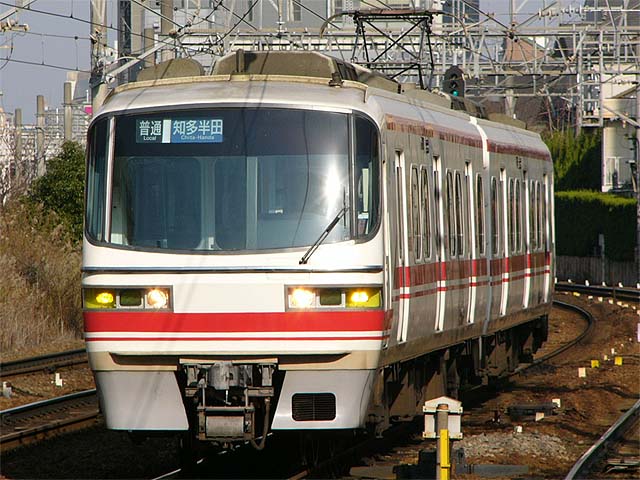

1800系(1806) 普通 7062C列車
名古屋本線 神宮前 2007年1月3日撮影

1800系(1808F) 普通
犬山線 犬山遊園 2012年8月15日撮影

1800系
1850系(1851F) 普通
犬山線 犬山遊園 2012年8月15日撮影
引退済み

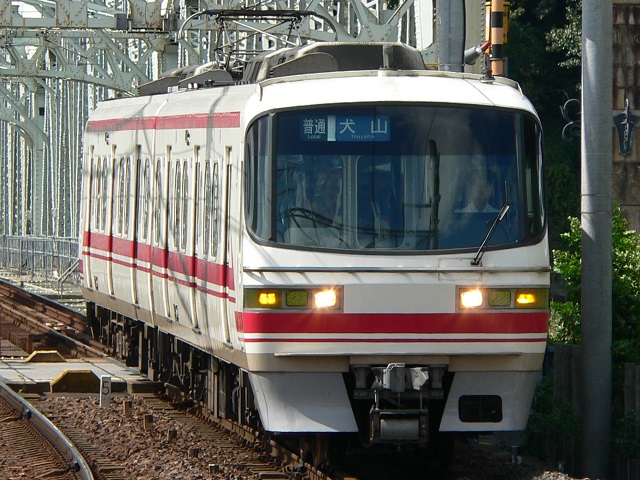

1850系(1851F) 普通
犬山線 犬山遊園 2012年8月15日撮影
引退済み


1.概要
 1992年(平成4年)1000系、1030系、1200系、1230系特急車の増結車として登場しました。
 ラッシュ時には、新岐阜方に連結して活躍するほか、昼間は支線の普通や急行及び快速急行にも使用されます。
 2両編成が用意され、編成は下記の通りとなります。
←豊橋      岐阜→
ク1800(Tc)−モ1900(Mc)
モ1850(Mc1)−モ1950(Mc2)

2.車体構造
 車体は普通鋼が採用され、18m級の車体となっています。
 片側に両開式扉が3か所設けられています。

3.車内設備
 内装面では1000系一般車とほぼ同様ですが、特急以外にも使用されるため正面に“パノラマsuper”の表示やミュージックホーンも搭載してません。

4.機器類
 制御装置は回生制動付界磁添加励磁制御方式が採用され、出力150kwの主電動機を制御します。
 台車はSS126(M車)・SS026(T車)が採用されました。
 1850系は、7500系の廃車発生部品を再利用して作られました。
 こちらは、1230系同様、75kW出力のモーターで他励界磁制御です。

5.主な履歴
 2016年(平成28年)に1850系が廃車されました。
 2017年(平成29年)よりリニューアル工事が始まりました。

6.主な諸元
形式 定員(座) 自重 最大寸法(mm) 台車 主電動機 歯車比 制御装置 制動装置 補助電源装置 冷房装置
全長 全幅 全高 形式 出力(kw) 形式 kcal/h
ク1800 111(52) 31.3 18900 2740 3880 SS126A - - - - - - SIV(70kW) RPU-4013 15000 2
モ1900 111(52) 36.0 18900 2740 4065 SS126A TDK8051A 150kW 4 4.82 界磁添加励磁 HSC-R - RPU-4013 15000 2
モ1850 111(52) 33.6 18900 2740 3880 SS126B TDK-848-0A 75kW 4 4.82 - HSC-R MG(70kW) RPU-4013 15000 2
モ1950 111(52) 36.0 18900 2740 4065 SS126B TDK-848-0A 75kW 4 4.82 他励界磁位相制御 HSC-R - RPU-4013 15000 2
