6800系

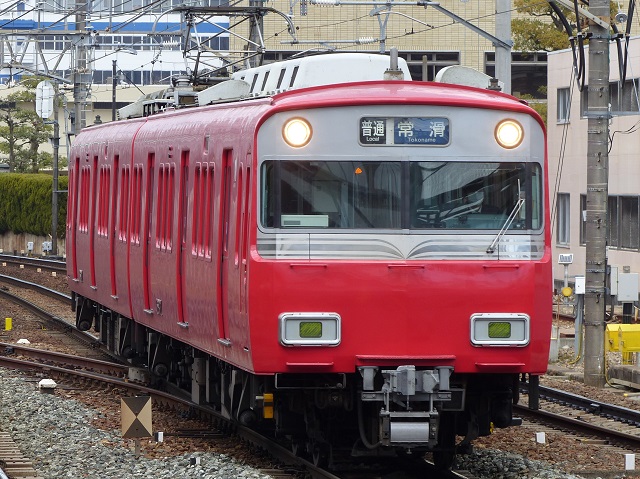

6800系(6807F) 普通 7362列車
名鉄本線 神宮前 2022年2月27日撮影

6800系
6800系(6807F) 普通 7362列車
名鉄本線 神宮前 2022年2月27日撮影

6800系(6814F) 普通
犬山線 犬山遊園 2012年8月15日撮影

1.概要
 1987年(昭和62年)に6500系の2両編成版として登場した通勤車です。
 2両編成が用意され、編成は下記の通りとなります。
←豊橋                         岐阜→
モ6800(Mc)−ク6900(Tc)

2.車体構造
 車体は普通鋼が採用され、18m級の車体となっています。
 片側に両開式扉が3か所設けられています。
 先頭形状が変更され、非貫通式となりました。上部左右にヘッドライト、上部中央に種別・行先表示器が設けられました。窓下には銀色の飾り帯が設けられ、下部左右に尾灯兼通過標識灯が設けられています。
 側窓は1段上昇式の開閉可能窓になりました。

3.車内設備
 座席は車端部がロングシート、乗降扉間はクロスシートとロングシートを組み合わせたセミクロスシートとなっております。クロスシートは中央を堺に車端部方向に向いています。

4.機器類
 制御装置は、界磁添加励磁制御方式が採用されました。1台の制御機で主電動機を4台制御します。
 主電動機は、150kWの直流直巻補極補償巻線付電動機が採用されました。
 制動装置は、回生ブレーキ併用電磁直通ブレーキのHSC-R形が採用されました。
 駆動方式は中空軸平衡カルダンが採用されました。
 台車は、S形ミンデン式の空気ばね台車が採用されました。電動車がFS521B形、付随車がFS098B形となっています。

5.主な履歴
 1987年(昭和62年)に1次車が製造されました。
 1988年(昭和63年)に2次車が増備されました。
 1989年(平成元年)に3次車が増備されました。車体構造がリニューアルされ先頭形状が変更され客室からの展望がよくなりました。側面窓は連続風の窓になり、一部の窓は一段下降窓となっています。座席はクロスシート部分のシートピッチが広くなりました。
 1990年(平成2年)に4次車が増備されました。
 1991年(平成3年)に5次車が増備されました。座席はオールロングシートに変更されました。乗降扉の窓が上方に拡大され、乗降扉窓の固定方法が変更されました。台車は1000系からの発生品のFS539A(電動車)、FS039A(付随車)が採用されました。
 1992年(平成2年)に6次車が増備されました。
 1995年(平成7年)に一部の編成についてロングシート化改造が行われました。
 2011年(平成23年)に一部の編成についてワンマン対応改造が行われました。
