8000系(8703F)　44運行　134列車　急行 相鉄本線　相模大塚〜さがみ野　2007年5月3日撮影

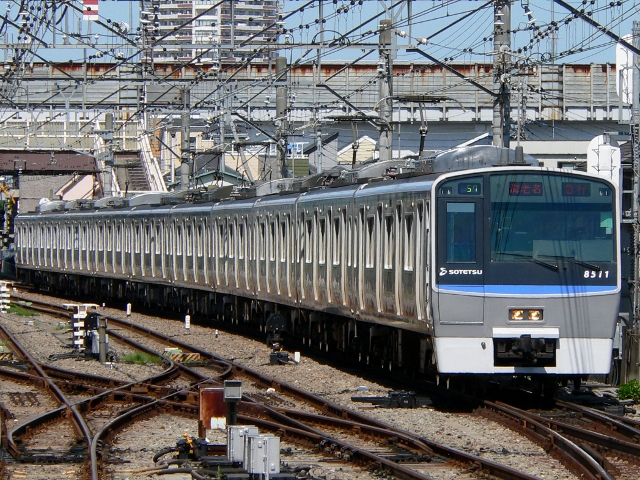

8000系(8711F)　57運行　1091列車　急行 相鉄本線　二俣川　2012年5月5日撮影

8000系(8704F)　41運用　7689列車　各停　 いずみ野線　ゆめが丘　2012年5月5日撮影

１．概要 　1990年(平成2年)に、今までの相鉄車両とは全く違った斬新なデザインで登場しました。 　形式はモハ8100形、モハ8200形、クハ8500形、サハ8600形、クハ8700形が用意されました。 ２．車体構造 　車体はアルミ合金製で、車体裾をが絞られ、赤と白の帯を巻き、前面の中央に2灯のヘットライトが設けられています。 　全長は20,000mmで、車体幅は2,930mmとなっています。 　乗客用乗降扉は片側に両開き式扉が4カ所設けられています。 　車体側面には種別表示器と行き先表示器が設けられています。 　最初から10両固定編成で登場したが、4両目と5両目は検査時に分割できるように自動連結器をつけています。 ３．車内設備 　座席は一部を除きロングシートとなっています。5号車と8号車に新7000系の最終増備車に採用したセミクロスシート車を2両連結しています。 　車内の貫通扉上部に３色のLEDディスプレイを設置し、乗客サービスを行っています。 　測窓は下降式のパワーウィンドウが設けられています。 ４．機器類 　制御装置は日立製のGTO-VVVFインバーターが採用され、1台の制御装置で8台の主電動機を制御します。 　主電動機は150kWのかご形三相誘導電動機のHSV-03型が採用されています。 　駆動装置は直角カルダン駆動が採用されました。 　台車は電動車がKH132A型、付随車がKH135型が採用されました。 　ブレーキ方式は遅れ込め制御付き回生ブレーキ併用電気指令式ブレーキで基礎ブレーキ装置にはディスクブレーキが採用され、踏面清掃・増粘着装置が全車両に設けられています。 ５．主な履歴 1994年(平成6年)より製造された3次車から車椅子スペースが設けられました。 1995年(平成7年)より製造された4次車から本格的にLED式行き先表示器とSIVが採用されました。 1996年(平成8年)より製造された5次車から車内案内表示器を乗降用扉上に設けられました。 1998年(平成10年)より製造された7次車からシングルアームパンタグラフが採用されました。 2004年(平成16年)にレール削正車と8707Fが衝突事故を起こし、8707Fが廃車になりました。 2007年(平成19年)より車椅子スペースの設置が行われました。 2007年(平成19年)より車体外板塗装が新コーポレートカラーへ変更されています。
