■ vcmのｾｯﾄｱｯﾌﾟ《setup5》
───────────────────────────────────

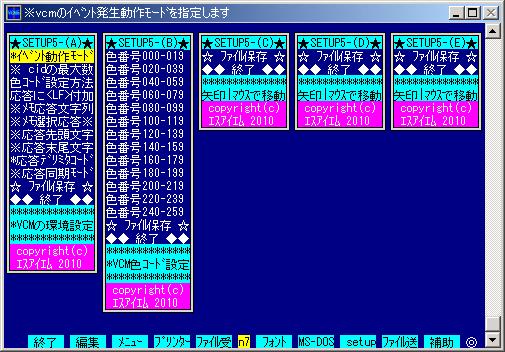

 ※ [SETUP5]でVCMの設定ができます。
 ※ 以下は、ﾌﾟﾛｸﾞﾗﾐﾝｸﾞに影響する重要な設定です
───────────────────────────────────
◆  [ｲﾍﾞﾝﾄ動作ﾓｰﾄﾞ]
   --＞ 【最新ﾊﾞｰｼﾞｮﾝの動作ﾓｰﾄﾞ】に設定してください
◆  [cidの最大数]
   --＞ [1023] 通常この値に設定してください
   --＞ [2047] 処理速度が若干遅くなります
   --＞ [4095] 処理速度が若干遅くなります
◆  [色コード設定方法]
   --＞ [0]既定内部設定ﾃｰﾌﾞﾙ[従来互換] 予め決められた色設定
   --＞ [1]ESCVCOM.ESC設定ﾌｧｲﾙから取得 ここで設定した色設定
◆  [応答に＜LF＞付加]
   --＞ [0]応答に＜LF＞付加しない [通常設定]
   --＞ [1]応答に＜LF＞付加する
◆  [ﾒﾓ応答文字列]
   --＞ [0]ﾒﾓ全文字列を応答 [従来互換]
   --＞ [1]ﾒﾓｷｬﾚｯﾄ位置の行を応答
   --＞ [2]NULL文字列を応答
◆  [ﾒﾓ選択応答]
   --＞ [0]ﾒﾓ選択文字列を応答しない
   --＞ [1]ﾒﾓ選択文字列を応答する[副情報]
◆  [応答先頭文字] : 応答ﾒｯｾｰｼﾞの先頭制御文字
 ※ ｲﾍﾞﾝﾄを受信する際のみに適用されます。
   --＞ [0]ｺﾝﾄﾛｰﾙｺｰﾄﾞ付加しない !!VM$... [従来互換]
   --＞ [1]＜SH(1)＞!!VM$...
   --＞ [2]＜SX(2)＞!!VM$...
   --＞ [3]＜EX(3)＞!!VM$...
   --＞ [4]＜ET(4)＞!!VM$...
   --＞ [5]＜EQ(5)＞!!VM$...
   --＞ [6]＜AK(6)＞!!VM$...
◆  [応答末尾文字] : 応答ﾒｯｾｰｼﾞの末尾制御文字
 ※ ｲﾍﾞﾝﾄを受信する際のみに適用されます。
   --＞ [0]＜CR＞(13)[従来互換]
   --＞ [1]＜SH(1)＞
   --＞ [2]＜SX(2)＞
   --＞ [3]＜EX(3)＞
   --＞ [4]＜ET(4)＞
   --＞ [5]＜SHEQ(5)＞
   --＞ [6]＜AK(6)＞
   --＞ [7]＜NK(21)＞
   --＞ [8]＜SN(22)＞
   --＞ [9]＜EB(23)＞
   --＞ [10]＜CN(24)＞
   --＞ [11]＜EM(25)＞
   --＞ [12]＜SB(26)＞
◆  [応答ﾃﾞﾘﾐﾀｺｰﾄﾞ]
 ※ ｲﾍﾞﾝﾄを受信する際のみに適用されます。
   --＞ [0]$(36)[従来互換]
   --＞ [1]＜SH(1)＞
   --＞ [2]＜SX(2)＞
   --＞ [3]＜EX(3)＞
   --＞ [4]＜ET(4)＞
   --＞ [5]＜SHEQ(5)＞
   --＞ [6]＜AK(6)＞
   --＞ [7]＜NK(21)＞
   --＞ [8]＜SN(22)＞
   --＞ [9]＜EB(23)＞
   --＞ [10]＜CN(24)＞
   --＞ [11]＜EM(25)＞
   --＞ [12]＜SB(26)＞
   --＞ [13]＜-＞(28)＞
   --＞ [14]＜＜-(29)＞
   --＞ [15]＜^(30)＞
   --＞ [16]＜v(31)＞
◆  [応答同期ﾓｰﾄﾞ]
 ※ ﾌﾟﾛｸﾞﾗﾐﾝｸﾞに影響する重要な設定です。
 ※ ﾌﾟﾛｸﾞﾗﾐﾝｸﾞで変更ｼｰｹﾝｽを発行できます。
   --＞ [0]応答ﾒｯｾｰｼﾞ非同期ﾓｰﾄﾞ(ｲﾍﾞﾝﾄ発生時送信) --＞ 【使用しないように!】
   --＞ [1]応答ﾒｯｾｰｼﾞ同期ﾓｰﾄﾞ(1件毎ｲﾍﾞﾝﾄ要求)【推奨】 --＞ 処理しやすさ
◆  [色番号の設定]
 ※ [SETUP5]で色番号の設定の変更ができます。
   --＞ [0]色番号000の設定
   ......................
   --＞ [259]色番号259の設定
───────────────────────────────────
　　　　　　　　　　　　　  11-1
