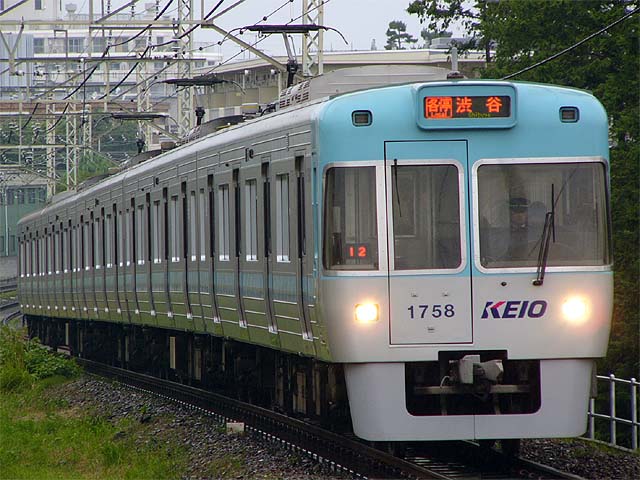

1000系(1708F)　各停　410列車 井の頭線　高井戸　2007年6月24日撮影

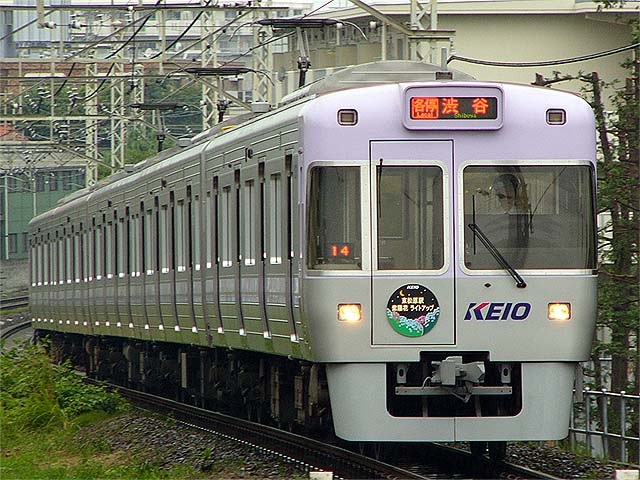

1000系(1712F)　各停　414列車 井の頭線　高井戸　2007年6月24日撮影

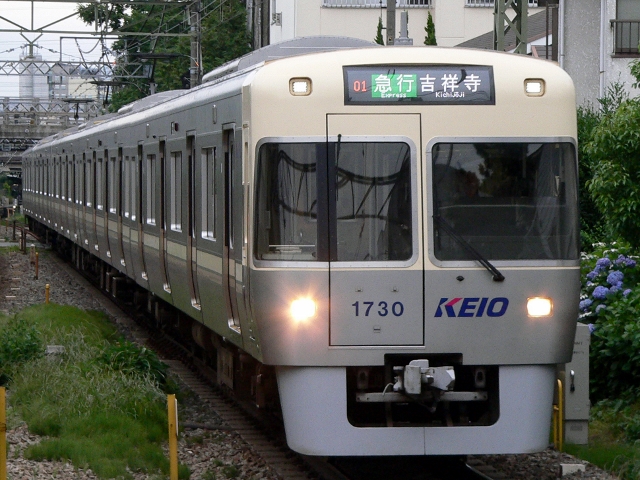

1000系(1720F)　139列車　急行 井の頭線　東松原　2013年6月1日撮影

1000系(1703F)　407列車　各停　 井の頭線　東松原　2013年6月1日撮影

１．概要 　1996年(平成8年)1月に営業運転を開始した井の頭線初の大型20m4扉車です。 形式はデハ1000形、デハ1050形、デハ1100形、サハ1500形、クハ1700形、クハ1750形が用意されました。 編成は下記の通り 　←渋谷　　　吉祥寺→ 　クハ1750形−デハ1100形−サハ1500形−デハ1000形−クハ1700形　1701F〜1710F 　クハ1750形−デハ1100形−デハ1050形−デハ1000形−クハ1700形　1711F〜1715F、1721F〜 ２．車体構造 　車体はオールステンレス製ですが前面は普通鋼とし、非常用の貫通扉を設置されてます。 　前面の塗色は3000系同様編成別に７色のレインボーカラーを、側面には前面塗色の濃淡２本の帯が施されています。 　軽量化を実現するため戸袋窓は廃止されました。 　1721F以降は車体側面のビートが無くなり、正面上部に大型のフルカラーLEDが採用されました。 ３．車内設備 　室内はホワイト系を基調に明るいイメージでまとめられ、シートは座り心地のよいバケットシートになっています。 　なお吉祥寺寄りの先頭車両には車椅子スペースが設けられています。 ４．機器類 　1710Fまでは、電動車と付随車の比率が2M3Tとし、制御装置は奇数編成が東洋電機製GTO-VVVFインバーター制御(RG655-A-M)、偶数編成は日立製作所のIGBT-VVVFインバーター制御(VFI-HR2480A)が採用されてます。　主電動機は180kWのかご形三相誘導電動機(1715Fまで)が採用されました。起動加速度は2.6km/h/sです。 　駆動方式は全車WNドライブとなっています。 　パンタグラフは登場時は菱形パンタグラフが搭載されてましたが、1710Fのデハ1010にシングルアームパンタグラフが試験的に搭載され、その後菱形パンタグラフもシングルアームパンタグラフに変更されました。 　1711F以降は電動車と付随車の比率が3M2Tとなり、東洋電機製のIGBT-VVVFインバーター制御が採用され、デハ1000形、デハ1050形にはATR-H8180-RG682A-M、デハ1100形にはATR-H4180-RG683A-Mが搭載されています。起動加速度は3.3km/h/sに向上しています。 　1721F以降は日立製作所製のIGBT-VVVFインバーター制御外採用され、デハ1000形にVFI-HR2820K、デハ1100形にVFI-HR1420Tが搭載されています。主電動機は160kWのかご形三相誘導電動機が採用されました。 　広くなった運転席には、タッチパネル付きカラー液晶ディスプレイによるガイダンス表示器が搭載され、乗務員支援に役立っています。 　また主幹制御器は、京王線では6000系以来使用されているＴ型ワンハンドルマスコンが井の頭線では初めて採用されました。 ５．主な履歴 　1996年(平成8年)1月より営業運転開始されました。 　2002年(平成14年)より製造された1711F〜1715FはMT比率が3M2Tに変更されました。 　2008年(平成20年)より製造された1721F〜は側面ビートが廃止され、正面上部に大型のフルカラーLEDが設けられました。 　2012年(平成24年)以降自動放送が開始されました。 　2012年(平成24年)10月3日よりレインボーラッピング編成が運転開始されました。
