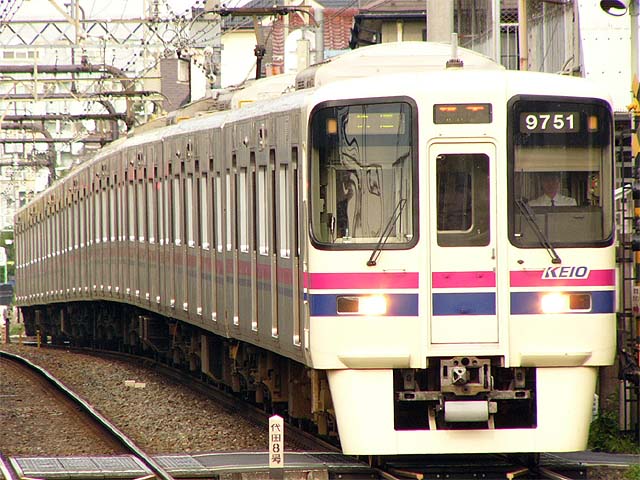

9000系(9701F) 京王線　明大前　2006年8月20日撮影

9000系(9732F)　急行　1826列車 京王線　笹塚　2007年6月24日撮影

9000系(9732F)　5050列車　各停　 京王線　笹塚　2013年6月1日撮影

１．概要 　2000年(平成12年)に6000系の置き換え用として登場した車両です。 　1992年(平成4年)に登場した8000系のイメージを引き継ぎながら、21世紀を担う車両として最新技術を導入しています。 　形式はデハ9000形(中間電動車)、デハ9050形(中間電動車)、サハ9500形(中間付随車)、サハ9550形(中間付随車)、クハ9700形(先頭付随車)、クハ9750形(先頭付随車)が用意されました。 　編成は下記の通りです。 ・8両編成 ←新宿 クハ9700(Tc1)−デハ9000(M1)−デハ9050(M2)−サハ9500(T1)−サハ9550(T2)−デハ9000(M1)−デハ9050(M2)−クハ9750(Tc2) ・10両編成 ←新宿 クハ9700(Tc1)−デハ9000(M1)−デハ9050(M2)−サハ9500(T1)−デハ9100(M1)−サハ9550(T2)−サハ9650(T2)−デハ9000(M1)−デハ9050(M2)−クハ9750(Tc2) ２．車体構造 　車体は軽量ステンレス構造で、ビートのない平滑な側面となってます。前面はほぼ垂直に近く、左右の窓と非常口を分ける柱が塗装されたので、かなり異なる印象となっています。 ３．車内設備 　車内設備では、腰掛けの幅を一人あたり100mm拡大した片持ち式のロングシートを採用しています。また、車端部の4人掛け部分のみ荷物棚を100mm、吊り手を50mm低くしています。この他、ドア上部に車内案内表示器を千鳥配置したり、ドアチャイムを設けるなど、バリアフリー設備の充実化が図られています。 ４．機器類 　制御装置はIGBTによる1C4Mのインバータ制御(VFI-HR-1420：日立製作所)で、170kWの誘導電動機(HS-33534-02RB、EFK-K60：日立製作所)を制御しています。 　駆動装置はWN駆動方式が採用されました。 　台車は、軸箱を軸梁支持方式としたボルスタレス空気バネ台車が採用され、電動車がTS-1017、付随車がTS-1018が採用され、何れも東急車輌製です。 　制動装置は電気指令式(HRDA-1：ナブコ製)が採用されました。 　パンタグラフはシングルアーム式(PT-7110：東洋電機製)となり、3,6,7号車の京王八王子寄りに付いています。 ５．主な履歴 　2006年(平成18年)に都営新宿線乗り入れよ用として30番台が登場しました。基本的には0番台と同じですが、10両固定編成を組成してます。 　2008年(平成20年)頃に8両固定編成の正面行き先表示装置がフルカラーLEDになりました。 　2008年(平成20年)度頃から京王ATC搭載工事が始まりました。 　2013年(平成25年)2月からサハ9680の台車がPQモニタリング台車(車軸にかかる垂直P、水平Q方向の力を測定する台車)に交換されました。
