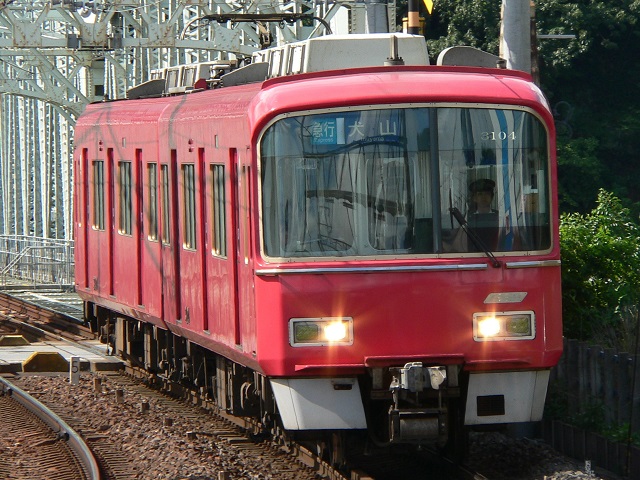

3100(3104F)系　急行 犬山線　犬山遊園　2012年8月15日撮影

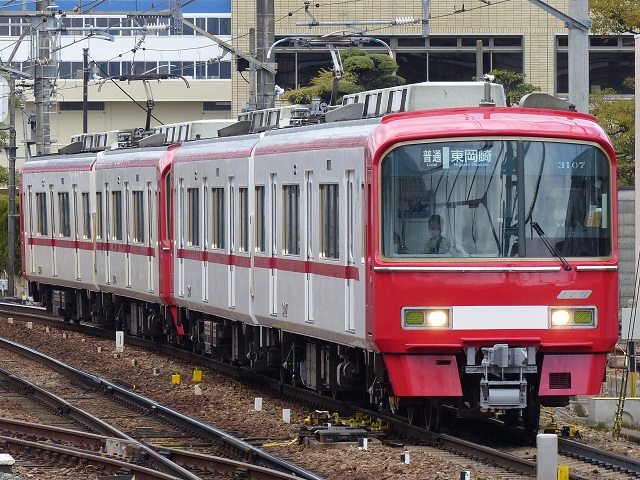

3100系(3107F)　普通　1394列車 犬山線　犬山遊園　2022年2月27日撮影 塗装変更車

3100系(3105F)　普通　7462列車 名鉄本線　神宮前　2022年2月27日撮影

１．概要 　1997年(平成9年)に3700系の2両編成版として登場した通勤型電車です。 　2両編成が用意され、編成は下記の通りとなります。 ←豊橋　　　　　　岐阜→ ク3100(Tc)−モ3200(Mc) ２．車体構造 　車体は普通鋼が採用され、18m級の車体となっています。5500系以来の側面が切り立つデザインになり、車体の下部の方がトリミングされた形となっています。 　片側に両開式扉が3か所設けられています。 　先頭形状は非貫通式で3500系に近い形状となりました。 ３．車内設備 　座席はロングシートが採用されました。 　3500系の後期形の車両に設けられた補助席を廃止し、その分ロングシートを長くしました。 　扉の開閉チャイムとLED式の車内案内表示器が設けられました。 ４．主な機器類 　制御装置は、IGBT-VVVF制御方式が採用されました。1台の制御機で主電動機を1台制御します。制御装置故障時は2群を切り離し、電流を増やして所定の性能を確保できる用になっています。また、SIV故障時は1群を切り分けCVCF制御することで補助電源が確保できるようになっています。 　主電動機は、170kWの三相かご形誘導電動機が採用されました。 　制動装置は、回生ブレーキ併用全電気指令式電磁直通空気ブレーキが採用されました。 　駆動方式はTDドライブが採用されました。 　台車は、名鉄では初めてボルスタレス台車が採用されました。電動車がSS-126Ez、付随者がSS-026Ezとなっています。 　パンタグラフも名鉄としては、初めてシングルアームパンタを採用されました。 ５．主な履歴 　1997年(平成9年)に1次車が登場しました。 　1998年(平成10年)に2次車が登場しました。前面窓の位置を80mm上げ、種別行先表示器にローマ字を併記しました。 　2000年(平成12年)に3次車が登場しました。運転台モニタ、発射予告ブザー、車外スピーカー、転落防止幌が設けられました。主幹制御器は右手ハンドル対応となりました。 　2019年(令和元年)6月より順次新塗装に変更されています。
