８．グラフィック画面制御シーケンス（Ｗｉｎｄｏｗｓ版）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
◆９８互換１６色モードカラーグラフィックモード
＜パレット番号＞＜カラー＞ ＜パレット番号＞＜カラー＞
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
０ （黒） ８ （灰）
１ （青） ９ （暗い青）
２ （赤） １０ （暗い赤）
３ （紫） １１ （暗い紫）
４ （緑） １２ （暗い緑）
５ （水色） １３ （暗い水色）
６ （黄色） １４ （暗い黄色）
７ （白） １５ （暗い白）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
◆ＤＯＳ／Ｖ互換１６色モードカラーグラフィックモード
＜パレット番号＞＜カラー＞ ＜パレット番号＞＜カラー＞
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
０ （黒） ８ （灰）
１ （青） ９ （薄い青）
２ （緑） １０ （薄い緑）
３ （水色） １１ （薄い水色）
４ （赤） １２ （薄い赤）
５ （紫） １３ （薄い紫）
６ （茶色） １４ （薄い黄）
７ （白） １５ （明るい白）
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

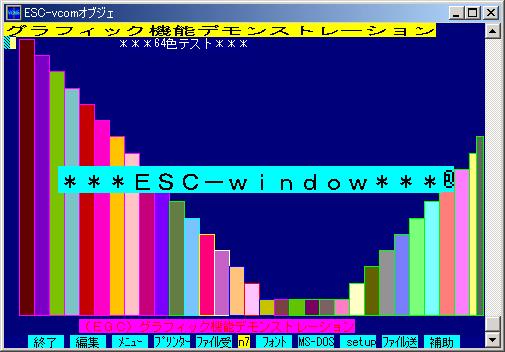

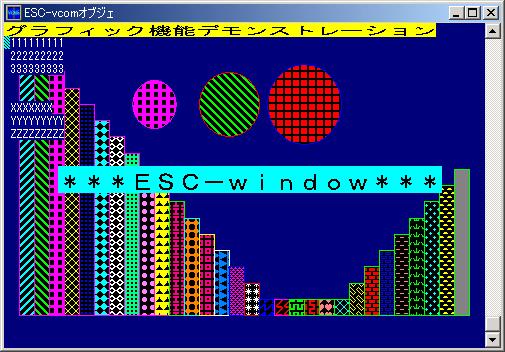

●グラフィック機能を使用したサンプル画面
──────────────────────────────────
──────────────────────────────────
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
◆ 点線を描画するシーケンスは、ＭＳ−ＤＯＳ版と互換がありません。
◆１６色から ６４色に拡張されました。（中間色の利用が可能です）
◆３０種類の タイルパターンが予め用意されています。
◆Ｗｉｎｄｏｗｓ版では、 ハッチパターンができます。
◆ 画面解像度は、フォントセルサイズと画面行桁サイズに依存しますが、
グラフィック描画では スケーリング機能が利用できます。
ＳＥＴＵＰ（補助設定）または、エスケープシーケンスで変更できます。
ＰＣ９８または、ＤＯＳ／Ｖで開発された、プログラムにある程度互換を
持たせて動作させることが出来ます。また、画面の解像度が異なった
複数のマシンで動作させることにも利用できます。画面の解像度の取得は
■＜ＥＳＣ＞［１６１ Ｗ (v1.3以降) で取得します。
画面サイズは、Ｘ方向＝ＣＸ＊Ｃ、Ｙ方向＝Ｌ＊ＣＹ となります。
リターン値（ホストに返す値）
＜ＥＳＣ＞［＄；桁数（Ｃ）；行数（Ｌ）；セルサイズ（ＣＸ）
；セルサイズ（ＣＹ）；フォントサイズ（ＦＸ）；フォントサイズ（ＦＹ）
；上側空きドット数（０）；下側空きドット数（０）；；＄＜ＣＲ＞
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
■グラフィックの初期化（最初に１回出力してください）
━━━━━━━━━━━
ESC[G （起動時に初期化されています）
■ＳＣＲＥＥＮ（Ｗｉｎｄｏｗｓ版では、意味がありません）
━━━━━━
ESC[1;p1;p2;p3;p4G （コメント扱いです。）
■グラフィックの終了（Ｗｉｎｄｏｗｓ版では無意味）
━━━━━━━━━━━━━━━━━━━━━━━━
ESC[999G ビデオモードが直前のテキストモードに設定されます
─────────────────────────────────────
８−１
─────────────────────────────────────
■ＶＩＥＷ
━━━━
ディスプレイ上での表示領域（ビューポート）を指定します。
このコマンドによって、アクティブ画面への図形描画は、
ビューポート内にのみ反映されるようになります。
（ｘ１，ｙ１）を左上の頂点、（ｘ２，ｙ２）を右下の頂点とする
オリジナルスクリーン座標系上の長方形を図形表示領域として指定します。
※※※ ｘ，ｙの座標値はビューポート相対ではなく、あくまでもスクリーン
左上端からの値で描画します。（ウィンドウ相対でない時）
ESC[2;x1;y1;x2;y2;c1;c2G ------描画領域の指定
x1---左上のＸ座標
y1---左上のＹ座標
x2---右下のＸ座標
y2---右下のＹ座標
c1---（Ｗｉｎｄｏｗｓ版では無意味）
c2---（Ｗｉｎｄｏｗｓ版では無意味）
ＣＬＳによって消去される画面の範囲は、この枠によって
囲まれた中だけで、わくは消されることはありません。
ＶＩＥＷは、図形の表示領域の指定を行うだけで、実際の画面に
対する操作は行いませんので、ＶＩＥＷによりビューポートを
変更するだけで、以前のビューポート中の図形が移動するような
ことはありません。また、ＶＩＥＷは、すべてのグラフィックス
画面表示の対象範囲を指定された領域に限定してしまいますから
ビューポートの外に点や線を表示することは出来なくなります。
☆☆☆ウィンドウ表示時ＶＩＥＷコマンドを実行するとウィンドウ側
のビューポートに影響を与えますのでご注意ください。
■ＣＯＬＯＲ１
━━━━━━
バックグランドカラー、フォアグランドカラーを指定する。
フォアグランドカラーとは、図形描画においてパレット番号が省略
されたときに使用される色のことである。
ESC[3;c1;c2;c3;c4G -------各部の色を指定
c1---バックグラウンドカラー
c2---ボーダーカラー（Ｗｉｎｄｏｗｓ版では無意味）
c3---フォアグランドカラー
c4---パレットモード（Ｗｉｎｄｏｗｓ版では無意味）
■ＣＯＬＯＲ２（※仕様が異なります。）
━━━━━━
パレット番号と表示色コードを対応させ、パレット番号で表す色を
定義する。
ESC[4;p1;p2;p3;p4G -------カラーパレットの変更
p1---パレット番号（０〜１５）
p2---Ｒ赤の度合い（０〜２５５）
p3---Ｇ緑の度合い（０〜２５５）
p4---Ｂ青の度合い（０〜２５５）
─────────────────────────────────────
８−２
─────────────────────────────────────
■ＣＬＳ
━━━
ビューポート内の描画領域を、バックグランドカラーの表示色で
塗りつぶす。
ESC[5G -------描画領域の消去
■ＰＳＥＴ
━━━━
オリジナルスクリーン座標系で（ｘ，ｙ）によって指定された位置
にドットを表示します。
カラーは＜パレット番号＞によって指定し、もし省略された場合
は、現在のフォアグランドカラーが採用されます。
ESC[6;x;y;pG
x ---Ｘ座標
y ---Ｙ座標
p ---パレット番号
■ＰＲＥＳＥＴ
━━━━━━
オリジナルスクリーン座標系で（ｘ，ｙ）によって指定された位置
にドットを表示します。
カラーは＜パレット番号＞によって指定し、もし省略された場合
は、現在のバックグランドカラーが採用されます。
ESC[7;x;y;pG
x ---Ｘ座標
y ---Ｙ座標
p ---パレット番号
■ＬＩＮＥ（※仕様が一部異なります。）
━━━━
直線、矩形の描画
指定された２点を結ぶ線分、または、この線分を対角線とする矩形を
描画する。さらに、矩形を塗りつぶすこともできる。
※＜ラインスタイル＞は指定出来なくなりました。
その代わりペンスタイルが指定出来きるようになりました。
ESC[8;x1;y1;x2;y2;p1;p2;p3;p4;p5G ----直線の描画
──────────────────────────────────
x1---左上のＸ座標
──────────────────────────────────
y1---左上のＹ座標
──────────────────────────────────
x2---右下のＸ座標
──────────────────────────────────
y2---右下のＹ座標
──────────────────────────────────
p1---パレット番号（省略は２５５）
──────────────────────────────────
p2---描画コード
0:直線（Ｌ） 1:ボックス（Ｂ） 2:ボックスの塗りつぶし（ＢＦ）
──────────────────────────────────
─────────────────────────────────────
８−３
─────────────────────────────────────
──────────────────────────────────
──────────────────────────────────
◆直線（Ｌ）ボックス（Ｂ）のとき
──────────────────────────────────
──────────────────────────────────
p3---ペンスタイルスイッチ（※変更点）
0:ペンスタイル指定なし 1:ペンラインスタイル指定あり
※※※ ms-dos版ではﾍﾟﾝｽﾀｲﾙではなくﾗｲﾝｽﾀｲﾙでした。
──────────────────────────────────
p4---ペンスタイル
──────────────────────────────────
※ペンスタイルのコード
──────────────────────────────────
０：実線
１：破線
２：点線
３：一点鎖線
４：二点鎖線
５：ＮＵＬＬ
６：ＰＳ＿ＩＮＳＩＤＥＦＲＡＭＥ
※上記以外の値：破線(ペンの太さは１となります)ver1.308a以降
ms-dos版と動作が比較的似る様に変更しました。
ms-dos版ではﾍﾟﾝｽﾀｲﾙではなくﾗｲﾝｽﾀｲﾙでした。
──────────────────────────────────
p5---ペンの太さ（０，１は太さ１、２〜太さ）
──────────────────────────────────
──────────────────────────────────
◆ボックスの塗りつぶし（ＢＦ）のとき
──────────────────────────────────
p3---パレットスイッチ
0:パレット指定なし 1:パレット指定あり 2:タイルパターン
４：ハッチパターン（※新設）
──────────────────────────────────
p4---パレット番号塗りつぶしに使う色（省略は２５５）または
タイルパターン番号、またはハッチパターン番号（※新設）
──────────────────────────────────
※※※ハッチパターン番号（※新設）
──────────────────────────────────
０：斜線（右上から左下）
１：クロス（十文字）
２：クロス（斜）
３：斜線（左上から右下）
４：ヨコ線
５：タテ線
──────────────────────────────────
p5---ハッチパターンの時の線のパレット番号（※新設）
──────────────────────────────────
─────────────────────────────────────
８−４
─────────────────────────────────────
■ＣＩＲＣＬＥ
━━━━━━
指定された中心点、Ｘ方向半径、Ｙ方向半径をもとに、楕円または
円を描画する。円弧、または扇形を描画する。
円、楕円、円弧、または扇形の内部を塗りつぶす。
＜パレット番号（線の色）＞は円、楕円、円弧、または扇形の円周を
描画する表示色を指定する。
＜パレット番号（領域色）＞は円、楕円、円弧、または扇形の内部を
塗りつぶす色、または、タイルパターン番号を指定する。
＜塗りつぶし指定＞は円、楕円、円弧、または扇形の円周のみを描画
するか、ベタ塗りするか、タイルパターンで塗りつぶすかを指定します。
円弧、または扇形を描画のときは、＜半径描画スイッチ＞は開始
線分、終了線分を描画するかどうかの指定をします。
ESC[9;cx;cy;rx;ry;p1;p2;p3;p4G ----円の描画
──────────────────────────────────
cx---中心点のＸ座標
cy---中心点のＹ座標
rx---Ｘ方向の半径
ry---Ｙ方向の半径
──────────────────────────────────
p1---パレット番号（線の色）（省略は２５５）
p2---塗りつぶし指定
0:塗りつぶしなし 1:塗りつぶしあり 2:タイルパターン
４：ハッチパターン（※新設）
p3---パレット番号（領域色）（省略は２５５）
タイルパターン番号、またはハッチパターン番号（※新設）
p4---ハッチパターンの時の線のパレット番号（※新設）
──────────────────────────────────
ESC[10;cx;cy;rx;ry;sx;sy;ex;ey;p1;p2;p3;p4;p5G ----円弧の描画
──────────────────────────────────
cx---中心点のＸ座標
cy---中心点のＹ座標
rx---Ｘ方向の半径
ry---Ｙ方向の半径
sx---開始点のＸ座標
sy---開始点のＹ座標
ex---終了点のＸ座標
ey---終了点のＹ座標
──────────────────────────────────
p1---パレット番号（線の色）（省略は２５５）
p2---塗りつぶし指定 0:塗りつぶしなし 1:塗りつぶしあり
2:タイルパターン ４：ハッチパターン（※新設）
p3---パレット番号（領域色）（省略は２５５）
タイルパターン番号、またはハッチパターン番号（※新設）
p4---半径描画スイッチ 0:半径描画なし 1:半径描画あり
p5---ハッチパターンの時の線のパレット番号（※新設）
─────────────────────────────────────
８−５
─────────────────────────────────────
■ＰＡＩＮＴ１
━━━━━━
指定した点と境界色で決定される領域を指定の色（領域色になる）
による塗りつぶし
ESC[11;x;y;c1;c2G ----- 指定色による塗りつぶし
──────────────────────────────────
x---開始点のＸ座標
y---開始点のＹ座標
c1---領域色
c2---境界色
──────────────────────────────────
■ＰＵＴ＠（※仕様が一部異なります。）
━━━━
指定されたＪＩＳコードの漢字または、半角コードを指定の位置に
描画する。
（ｘ，ｙ）で指定されたスクリーン座標の位置にＪＩＳコードで
指定された漢字を表示さひます。
漢字または、半角コードは、ｊ１，ｊ２でＪＩＳコードを２バイト
の１０進数に置き換えて指定します。
＜描画モード＞は、
ＰＳＥＴ 漢字のグラフィックパターンをそのまま表示
ＰＲＥＳＥＴ リバースして表示
ＯＲ 既にある画面上のグラフィックパターンをビット
毎にＯＲ（論理和）し、その結果を画面に表示
します。
ＡＮＤ 既にある画面上のグラフィックパターンをビット
毎にＡＮＤ（論理積）し、その結果を画面に表示
します。
ＸＯＲ 既にある画面上のグラフィックパターンをビット
毎にＸＯＲ（排他的論理和）し、その結果を画面
表示します。
──────────────────────────────────
ESC[12;x;y;j1;j2;m;c1;c2;c3G-画面に漢字を表示（※仕様が一部異なります）
──────────────────────────────────
x---表示領域の左上のＸ座標
y---表示領域の左上のＹ座標
──────────────────────────────────
j1--JIS第一バイト（0:半角,ＪＩＳコードの１０進数）
j2--JIS第二バイト（ＪＩＳコード第二バイトの１０進数）
──────────────────────────────────
m---描画モード
0:ＰＳＥＴ 1:ＰＲＥＳＥＴ 2:ＯＲ 3:ＡＮＤ 4:ＸＯＲ
──────────────────────────────────
c1---カラースィッチ 0:色の指定を省略 1:色の指定
──────────────────────────────────
c2---字の色（パレット番号）
──────────────────────────────────
c3---背景の色（パレット番号）
──────────────────────────────────
［例］半角のAをX=100,Y=120に表示する。
ESC[12;100;120;0;65;0;0G
全画の亜をX=60,Y=100に表示する。
ESC[12;60;100;48;33;0;0G
────────────────────────────────────
８−６
─────────────────────────────────────
■ＲＯＬＬ
━━━━
アクティブ画面全体の描画情報を、指定ドット数分上下または、
左右方向へ移動する。
ESC[13;p1;p2;p3;p4;p5G -----------グラフィック画面のスクロール
■ＣＯＰＹ
━━━━
画面情報のハードコピーを行います。（Ｗｉｎｄｏｗｓ版では無意味）
ESC[14;p1G (※ver1.3以降で動作可能)
ESC[15;pG --------画面ハードコピー時のプリンター指定
（Ｗｉｎｄｏｗｓ版では無意味）
■ＰＡＩＮＴ２（※仕様が一部異なります。）
━━━━━━
指定した点と境界色で決定される領域をタイルパターン
により塗りつぶします
ESC[16;p;t1;t2;t3;...;tn G -タイルパターン設定（Windows版で無意味）
p ---タイルパターン番号
t1,t2,t3,...,tn ----タイルパターン
★★★（１６色モードのとき最大３２バイト）
ESC[17;x;y;c1;c2;c3G -----タイルパターンによる塗りつぶし
──────────────────────────────────
x---開始点のＸ座標
y---開始点のＹ座標
c1---タイルパターン番号（ＥＳＣ−ｖｃｏｍ＋＋が用意）
※※※４０以上のときハッチパターン（※新設）となります。
ハッチパターン番号は、（ｃ１−４０）となります。
c2---境界色（省略は２５５）
c3---ハッチパターンの色(ﾊｯﾁﾊﾟﾀｰﾝのみ) %%%14-JUL-97%%%
──────────────────────────────────
■ＰＯＩＮＴ（※仕様が異なります。）
━━━━━
ポイントのパレット番号取得
ESC[18;x;yG
──────────────────────────────────
＜ESC＞[r;g;bG -----0から255（ＲＧＢ赤緑青の色あい）
──────────────────────────────────
※ 【イメージデータ番号】について、（１〜３２７６６）が指定出来ます。
イメージデータ番号０はシステムが使用しています。
また、３００００〜３２７６６は、システムが予約しています。
（１〜２９９９９）の範囲で使用してください。
※また32768以降は特別なビットマップを意味します(27-jan-97)
─────────────────────────────────────
８−７
─────────────────────────────────────
■ イメージデータ用機能
━━━━━━━━━━━
ESC[19;n;x1;y1;x2;y2G ------イメージデータのセイブ
［ＢＡＳＩＣのＧＥＴ＠関数］
──────────────────────────────────
n ---イメージデータ番号（１〜３２７６６）
x1---開始点のＸ座標
y1---開始点のＹ座標
x2---終了点のＸ座標
y2---終了点のＹ座標
──────────────────────────────────
ESC[20;n;x1;y1;m;sw;c1;c2G --セイブされたイメージデータの
画面出力
［ＢＡＳＩＣのＰＵＴ＠関数］
──────────────────────────────────
n ---イメージデータ番号（１〜３２７６６）
x1---開始点のＸ座標
y1---開始点のＹ座標
──────────────────────────────────
m ---描画モード
━━━━━━━━
0:ＰＳＥＴ
1:ＰＲＥＳＥＴ
2:ＯＲ
3:ＡＮＤ
4:ＸＯＲ
sw---カラースィッチ（Ｗｉｎｄｏｗｓ版では無意味）
━━━━━━━━
0:指定なし
1:白と黒に色をつける
c1---白につける色（Ｗｉｎｄｏｗｓ版では無意味）
c2---黒につける色（Ｗｉｎｄｏｗｓ版では無意味）
──────────────────────────────────
ESC[21;nG-----イメージデータの指定セイブデータ削除
n ---イメージデータ番号（１〜３２７６６）
──────────────────────────────────
■グラフィックデータ退避復元
━━━━━━━━━━━━━
──────────────────────────────────
ESC[22G ----グラフィックの全セイブデータ削除
──────────────────────────────────
ESC[23G ----グラフィック画面をＥＭＳ又はＸＭＳ退避領域に保管する。
（Ｗｉｎｄｏｗｓ版では無意味）
──────────────────────────────────
ESC[24G ----ＥＭＳ又はＸＭＳ退避領域からグラフィック画面を復元する。
（Ｗｉｎｄｏｗｓ版では無意味）
──────────────────────────────────
■グラフィックセイブリストアモード時の指定（※仕様が一部異なります。）
━━━━━━━━━━━━━━━━━━━━━
ESC[25;4;nG ---ウィンドウバックグランドカラーのグラフィックペイント
（色はウィンドウ作成時の色コード）
─────────────────────────────────────
８−８
─────────────────────────────────────
ESC[25;n1;n2G --ウィンドウバックグランドカラーのグラフィックペイント
（以下の仕様はWindows版では無意味）
──────────────────────────────────
ｎ１−−0:ベタ塗り（ウィンドウ作成時の色の反転）
1:縞塗り
2:ベタ塗り（ウィンドウ作成時の色属性）
──────────────────────────────────
（以下の仕様はWindows版で 有効）
──────────────────────────────────
4:Windows版用ｳｨﾝﾄﾞｳﾊﾞｯｸｸﾞﾗﾝﾄﾞｶﾗｰの指定 [23-JUL-97]
n2 ==＞ ウィンドウバックグランドカラー(0から15(ver2)/63(ver3))
※※※現在のテキスト文字表示アトリビュートが変更されます。
5:Windows版用ｳｨﾝﾄﾞｳﾊﾞｯｸｸﾞﾗﾝﾄﾞｶﾗｰの解消(ver3のみ)[23-JUL-97]
※※※現在のテキスト文字表示アトリビュートが初期設定に戻されます。
8:Windows版用ｳｨﾝﾄﾞｳﾊﾞｯｸｸﾞﾗﾝﾄﾞｶﾗｰのﾓｰﾄﾞ設定(ver3のみ)[23-JUL-97]
n2 ==＞ ウィンドウバックグランドカラー(0から63)(ver3のみ)
※※※現在のテキスト文字表示アトリビュートは変更されません。
窓枠と内側の色を変えられますが、ウィンドウ作成後
テキストアトリビュートも設定が必要です。
9:Windows版用ｳｨﾝﾄﾞｳﾊﾞｯｸｸﾞﾗﾝﾄﾞｶﾗｰのﾓｰﾄﾞ解消(ver3のみ)[23-JUL-97]
※※※ﾓｰﾄﾞ設定状態を解消します。
──────────────────────────────────
（以下の仕様はWindows版では ver3.524a以降でのみ有効）
──────────────────────────────────
ESC[26;nG ---vcomｳｨﾝﾄﾞｳｸﾞﾗﾌｨｯｸｽ窓枠の色(ﾃﾞﾌｫﾙﾄは灰色)
n==＞(0から63) : ｸﾞﾗﾌｨｯｸｽ窓枠の色(0 から 63)[ver3.524a以降]
ただし、0 から 15は dos/v用の ﾊﾟﾚｯﾄの番号となります。
n==＞256 : ｸﾞﾗﾌｨｯｸｽ窓枠の色モードのリセット(解消)[ver3.524a以降]
n==＞512 : ウィンドウ作成時のﾃｷｽﾄの色で窓枠の色とするﾓｰﾄﾞにｾｯﾄ
──────────────────────────────────
■グラフィック漢字表示モード
━━━━━━━━━━━━━
通常のＭＳ−ＤＯＳ文字表示でグラフィック画面に表示できます。
このモードで＜ＣＲ＞＜ＬＦ＞＜ＢＳ＞は特別な意味を持って
おり通常のテキスト表示時と同様な動作をします。
また、最下行で＜ＬＦ＞またはラップアラウンドが起きたときは
グラフィック画面がスクロールアップします。
ESC[27;x;y;j;m;c1;c2;c3G --グラフィック漢字モードオン
（これ以降の出力文字はグラフィックに表示されます）
─────────────────────────────────
x---表示領域の左上のＸ座標
y---表示領域の左上のＹ座標
─────────────────────────────────
j---文字サイズ
（0:半角,1:1/4角）----ＬＩＯ機能による画面表示mc1c2c3で指定します。
（1/4角はＷｉｎｄｏｗｓ版では無意味）
m---描画モード（Ｗｉｎｄｏｗｓ版では無意味）
0:ＰＳＥＴ 1:ＰＲＥＳＥＴ 2:ＯＲ 3:ＡＮＤ 4:ＸＯＲ
─────────────────────────────────
c1---カラースィッチ 0:色の指定を省略 1:色の指定
（（Ｗｉｎｄｏｗｓ版では無意味）／色の指定を省略は不可）
c2---字の色（パレット番号）
c3---背景の色（パレット番号）
─────────────────────────────────
ESC[28G --グラフィック漢字モードオフ
（これ以降の出力文字はテキスト位置に表示されます）
────────────────────────────────────
８−９
────────────────────────────────────
ESC[29;mG --グラフィック漢字モードオン
（これ以降の出力文字はグラフィックに表示されます）
──────────────────────────────────
ｍ−−0,1,2単高単幅のグラフィック文字モード
3 倍高倍幅の上半分グラフィック文字モード
4 倍高倍幅の下半分グラフィック文字モード
5 グラフィック文字モードオフ
（これ以降の出力文字はテキスト位置に表示されます）
6 単高倍幅のグラフィック文字モード
──────────────────────────────────
（ラインカラム位置にのみ表示）----高分解能カラーモード
のみ有効で、テキストのラインカラム位置に表示されます。
この時は＜ESC＞[10;10H等による文字位置指定が有効となります。
この時は＜ESC＞[43m等による文字表示属性が有効となります。
──────────────────────────────────
■グラフィックウィンドウ内のスクロール
━━━━━━━━━━━━━━━━━━
ESC[31;lineG --グラフィックウィンドウの上方向スクロール
lineはライン数
ESC[32;lineG --グラフィックウィンドウの下方向スクロール
lineはライン数
ESC[33;columnG --グラフィックウィンドウの右方向スクロール
columnはカラム数
ESC[34;columnG --グラフィックウィンドウの左方向スクロール
columnはカラム数
■グラフィック基本図形描画の相対モード指定
━━━━━━━━━━━━━━━━━━━━
ESC[35;modeG --modeが１のときグラフィック基本図形描画を
カレントウィンドウの上左端行カラム位置からの
相対位置指定で描画します。
modeが０のときグラフィック基本図形描画を
スクリーン座標の絶対位置指定で描画します。
★★★グラフィック基本図形描画の相対モードは全ての基本図形描画
に影響を与えます。相対モードのときは、描画範囲は
カレントウィンドウの内側のみとなります。
グラフィックの初期化、ＳＣＲＥＥＮ、ＶＩＥＷをベース画面
以外で実行しないでください。
■イメージデータの複写
━━━━━━━━━━
ESC[36;n1;n2G --イメージデータを複写する。 (31-aug-96変更)
n1---複写元イメージデータ番号
n2---複写先イメージデータ番号
■イメージデータの１／２縮小（Ｗｉｎｄｏｗｓ版では無意味）
━━━━━━━━━━━━━
ESC[37;n1G ---イメージデータを１／２縮小する。（ドット抜き）
n1---イメージデータ番号
ESC[38;n1G ---イメージデータを１／２縮小する。（ＯＲ処理する）
n1---イメージデータ番号
─────────────────────────────────────
８−１０
