211系(N58)　864M 東海道本線　戸塚　2009年10月25日撮影

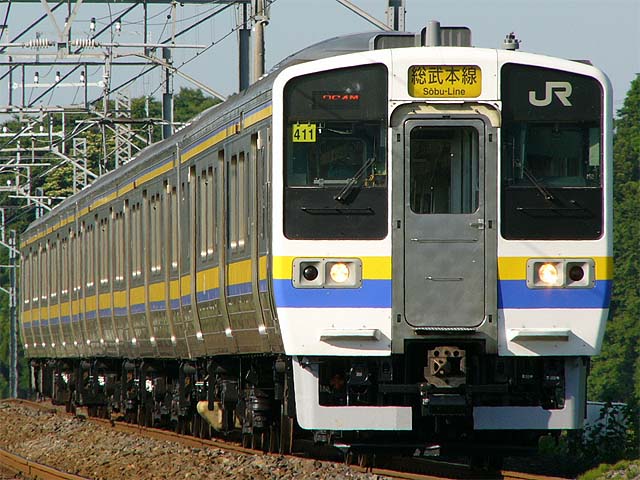

211系(マリ411)　364M 総武本線　物井〜佐倉間　2007年06月16日撮影

211系(マリ411)　360M 総武本線　物井〜佐倉間　2007年08月19日撮影

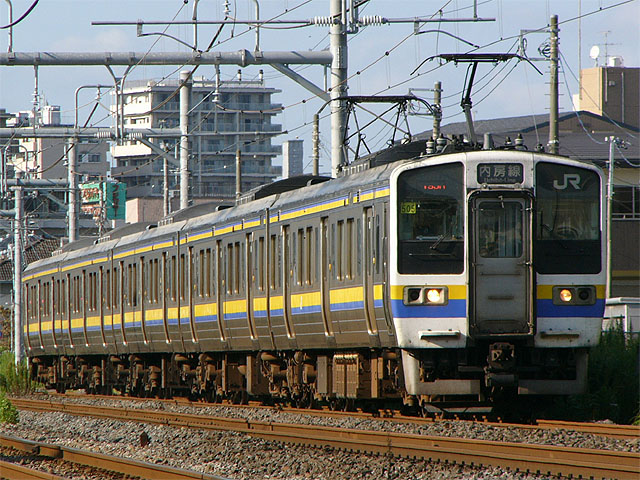

211系(マリ505)　193M 内房線　蘇我〜浜野間　2009年09月06日撮影

１．概要 　1985年(昭和60年)に113系、115系の初期形車の置き換え用として登場した近郊形電車です。 　主な形式は下記の通りです。 　クモハ211形(Mc)、モハ211形(M)、モハ210形(M')、クハ211形(Tc)、クハ210形(Tc')、サハ211形(T)、サロ211形(Ts)、サロ210形(Ts')、サロ213形(Tsd)、サロ212形(Tsd') 　0,2000番台は平坦線区・暖地向け仕様、1000,3000番台は寒冷地向け仕様となってます。 ２．車体構造 　車体は20m軽量ステンレス車体で、裾絞りタイプとなってます。乗降扉は片側に両開扉が3扉設けられてます。車体幅は113系よりも50mm拡大され、居住性が改善されています。 　サロ210形、サロ211形の乗降扉は片側に片開き式扉を2扉設けてます。 　サロ212形、サロ213形は2階建て構造で、乗降扉は片側に片開き式扉を2扉設けてます。 ３．車内設備 　座席は0番台と1000番台がセミクロスシート、2000番台と3000番台がロングシートとなってます。 　グリーン車は転換リクライニングシートが採用されました。 　車内の天井は平天井構造となり、冷房吹き出し口はラインフロータイプとなっています。また、冷房付き近郊形電車としては初めて横流ファンが採用されました。室内は暖色系でまとめられています。 　トイレはクハ211形、クハ210形、サロ211形、サロ213形に設けられてます。 ４．機器類 　制御装置は先に登場した205系と同様の界磁添加励磁制御方式で、抑速ブレーキの機能を追加したCS57A形が採用され、クモハ211形とモハ211形に搭載されてます。 　主電動機は713系用に開発された直流直巻電動機のMT61形(120kW)が採用されました。出力は113系や115系に採用されてるMT54形と同じですが、低回転域でのトルクを増強し2M3Tの運転が可能となりました。 　ブレーキ装置は全電気指令式空気ブレーキを採用しています。 　台車も205系と同様のボルスタレス台車が採用され、電動車がDT50B、付随車がTR235Bが採用されました。 　1000,3000番台は寒冷地仕様のためスノープラウ、耐雪ブレーキ、半自動ドア、レールヒーターなどの設備を備えてます。 ５．主な履歴 　1989年(平成元年)に2階建てグリーン車が製造され、平屋建てのグリーン車と組成されました。 　2004年(平成16年)よりE231系による113系置き換えに伴い、113系に連結されていたサロ124形とサロ125形を当系列に組み込み、形式をサロ212形、サロ213形に編入しました。元サロ124形の一部の車両に使用されていたボルスタ付空気バネ台車(TR69形)がそのまま流用されました。 　2006年(平成18年)には宇都宮線・高崎線にもグリーン車組み込み編成が登場しました。 　2007年(平成19年)3月18日ダイヤ改正より房総地区への当形式投入に伴い、3000番台5両編成×14本が幕張車両センターへ転入しました。 　2007年(平成19年)11月より幕張車両センターに転入した一部のクモハ211形に集電効率を上げるため、運転席側に201系の廃車発生品のシングルアームパンタグラフを取り付けました。 　2008年(平成20年)より1000,3000番台のパンタグラフをシングルアームに変更してます。
